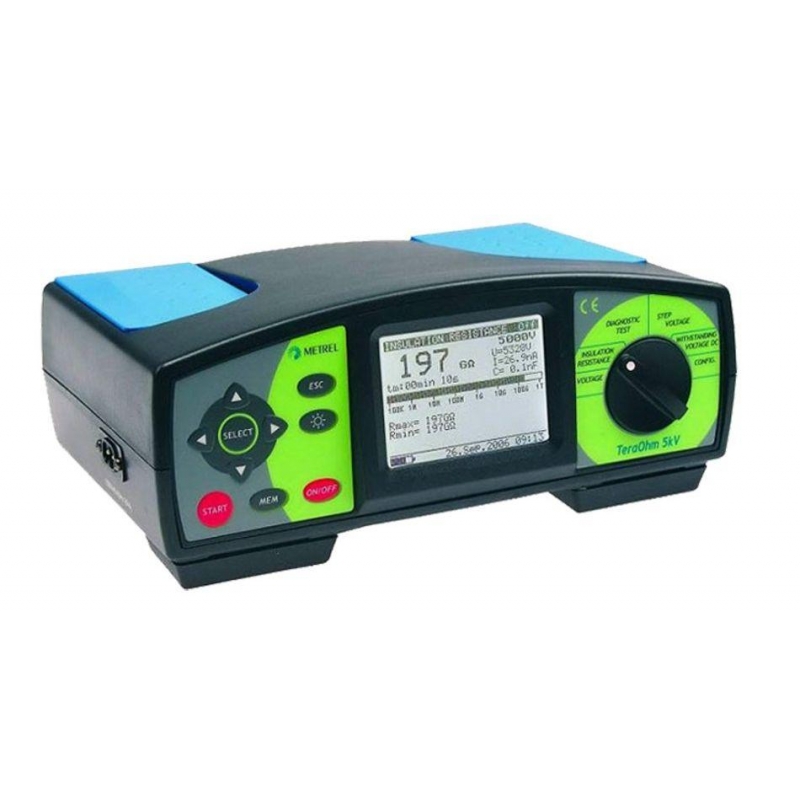

TeraOhm 5 kV, MI2077 Izolační odpory až 5Tohm (gigaohm) - zdarma ceník pro revize a testové otázky TIČR

teraohm 5kv

Nové

Digitální měřič izolačních odporů až 5Tohm, napětím až 5kV a měřič přepěťových ochran.

Více informací

Na objednávku

32 291 Kč s DPH

Více informací

 Funkce a vlastnosti přístroje:

Měření izolačních odporů
Izolační odpory až do 5 TΩ mohou být měřeny napětím 250 ÷ 5000 V, které lze nastavit s krokem 50 V. Současně měří kapacitu až do 50 μF a proud měřeným dielektrikem. Pro ukončení měření je možné použít časovač.

Měření polarizačního indexu PI, vybíjecího koeficientu DD a dielektrického absorpčního poměru DAR
Tyto parametry informují o stupni znečištění a vlhkosti izolace (např. u oleje v transformátoru) a o kvalitě dielektrika.

Měření přiloženým ss napětím
Lze měřit napětím až 5500 V ss.

Měření narůstajícím ss napětím
Měří závislost izolačního odporu na napětí.

Přepěťové ochrany
Měří průrazné napětí přepěťových ochran

Napětí a kmitočet
Přístroj měří stejnosměrné i střídavé napětí a kmitočet.

Další vlastnosti:
Do paměti lze uložit až 1000 měření a potom je vyvolat na displej nebo přenést do PC.
Obsahuje hodiny reálného času. Při většině měření lze využít časovač.
Automatické vybití měřeného objektu po skončení měření.
Napájení ze sítě/baterií/akumulátorů - vestavěný nabíječ.


Izolační odpory

 Rozsah**  0,000 MΩ ÷ 5,00 TΩ
 Chyba měření  ± (5% z MH + 3D)*
 Un  250 ÷ 5000 V, nastavitelné s krokem 50 V
 In, Ik  In > 1 mA, Ik < 1,4 mA

** Max. měřená hodnota závisí na nastaveném měřicím napětí dle vztahu:       Rmax = 1 TΩ x Utest [kV]

Měření přiloženým napětím

 Jmenovité napětí [V]  0 ÷ 5500
 Chyba měření  ± (3% z MH + 40 V)*
 Unikající proud [mA]  0 ÷ 1,4
 Chyba měření  ± (3% z MH + 3 D)*


Napětí, kmitočet

 Rozsah [V]  0 ÷ 600 V   (ss nebo stř. 45 ÷ 65 Hz)
 Chyba měření  ± (3% z MH + 3 V)*
 Rozsah [Hz]  45 ÷ 65
 Chyba měření  ± 0,2 Hz
 Vstupní odpor  3 MΩ ± 10 %


Proud ss

 Rozsah [mA]  0 ÷ 1,4
 Chyba měření  ± (5% z MH + 0,05 nA)*


Kapacita

 Rozsah [μF]  0 ÷ 50
 Chyba měření  ± (5% z MH + 2 D)*


Dielektrický absorpční poměr DAR

 Rozsah  0,0 ÷ 99,9
 Chyba měření  ± (5% z MH + 2 D)*


Polarizační index PI

 Rozsah  0,0 ÷ 99,9
 Chyba měření  ± (5% z MH + 2 D)*


Vybíjecí koeficient DD

 Rozsah  0,0 ÷ 99,9
 Chyba měření  ± (5% z MH + 2 D)*


Všeobecně:

 Napájení: akumulátory
                  baterie
                  síťové
 7,2 V (NiCd nebo NiMH)
 9 V alkalické baterie, typ LR14
 230 V / 45 ÷ 65 Hz / 10 VA
 Displej  grafický LCD s podsvětlením
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT III / 600 V
 Stupeň znečištění  2
 Krytí  IP 44
 Paměť  asi 1000 měření
 Připojení k PC  RS 232
 Hodiny reálného času  ano
 Automatická kalibrace  po zapnutí
 Rozměry  265 x 110 x 185 mm
 Hmotnost (včetně baterií)  asi 2,3 kg

  • Přístroj TeraOhm 5 kV
  • Brašna na přístroj a příslušenství
  • Měřicí hrot 2 ks
  • Krokosvorka 2 ks
  • Měřicí vodič 2 ks
  • Měřicí vodič s krokosvorkou 1 ks
  • Síťový kabel
  • Návod k používání
  • Kalibrační list
  • Záruční list
  • Kartónový obal
