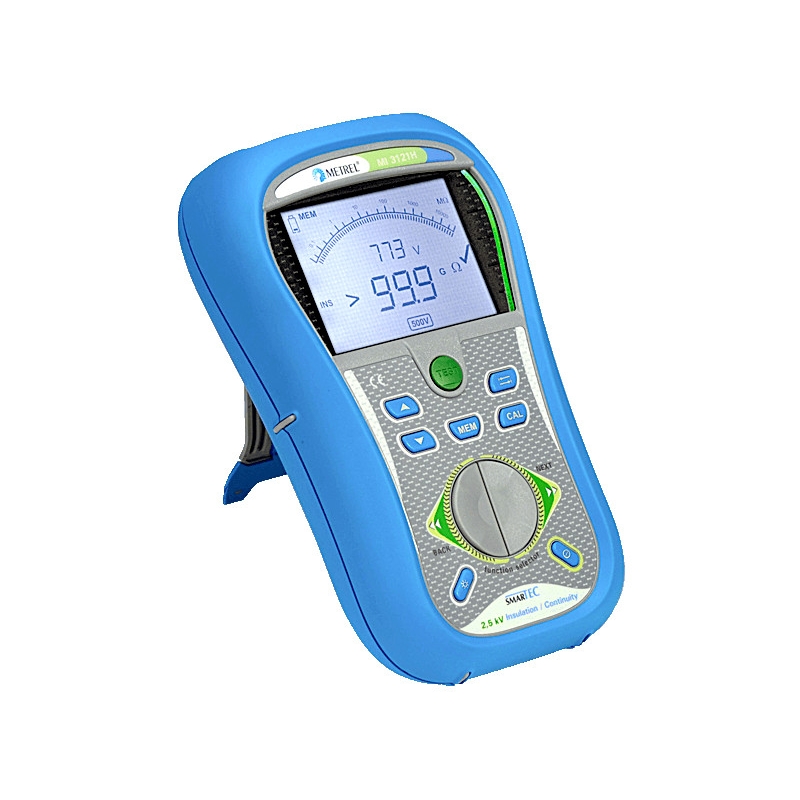

MI 3121H - SMARTEC 2,5 kV Insulation / Continuity

Špičkový přístroj umožňující měřit izolace a spojitost v sítích kategorie přepětí IV.

Výrobce: Metrel ®

Funkce a vlastnosti přístroje:

Měření izolačních odporů:
Přístroj měří odpory napětím 100 V, 250 V, 500 V, 1000 V a 2500 V v rozsahu odporů 0 až 99,9 GΩ (podle napětí).
Je vhodné pro měření izolačního odporu mezi vodiči v instalaci, zdí a podlah, zemních kabelů, antistatických podlah, spotřebičů a zařízení.
Z naměřených odporů vypočítává Polarizační index PI a Dielektrický absorpční poměr DAR.

Měření spojitosti:
Umožnuje měření malých odporů proudem 200 mA v rozsahu 0 Ω až 1999 Ω. Měření je krátkodobé s automatickou změnou polarity měřicího proudu. Měření je vhodné např. pro kontrolu spojení, ochranného pospojování a pod.
Malé odpory je možné měřit také proudem 7 mA v rozsahu 0 Ω až 1999 Ω. Přístroj měří trvale, bez změny polarity měřicího proudu. Toto měření lze použít pro kontrolu vodivého spojení různých obvodů včetně obvodů s induktivním charakterem (cívky, motory, transformátory).
U obou možností měření malých odporů lze zakalibrovat odpor měřicích vodičů až do odporu 5 Ω.

Měření napětí:
Přístroj měří napětí v rozsahu 0 V až 550 V a to DC i AC (kmitočet 15 Hz až 500 Hz).
U AC napětí měří skutečnou efektivní hodnotu (TRMS).

Měření kmitočtu:
Rozsah měření kmitočtu je 0 Hz až 500 Hz při vstupním napětí 10 V až 550 V.

Zobrazení:
Naměřené údaje jsou zobrazovány na velkém LCD.
Měřená veličina je zobrazována digitálně a současně analogově na stupnici, pomocné údaje jsou zobrazovány digitálně.
Současně lze definovat meze naměřených hodnot, podle kterých přístroj údaje vyhodnotí a výsledek zobrazí rozsvícením červeného nebo zeleného indikátoru.

Práce s daty, komunikace:
Výsledky měření lze ukládat do paměti přístroje, současně se uloží i vedlejší výsledky a parametry měřené funkce.
Paměť má dvě úrovně, které umožňují organizovat naměřené výsledky do struktury podobné struktuře typické elektrické instalace.
Do paměti lze uložit cca 1900 měření.
Komunikace s PC probíhá RS 232-PS/2 nebo USB kabelem.

Další vlastnosti:
S přístrojem je možné měřit v prostředí s kategorií přepětí CAT IV.
Přístroj obsahuje integrovanou nabíječku akumulátorů.
Magnetický držák přístroje umožňuje mít volné obě ruce.

Izolační odpory:

 Jmenovitý měřicí rozsah [Ω]  0,15 M ÷ 999 M     (100 V, 250V)
 0,15 M ÷ 99,9 G    (500 V, 1 kV, 2,5 kV)
 Rozlišení [Ω]  0,01 / 0,1 / 1                  (100 V, 250V)
 0,01 / 0,1 / 1 / 10 / 100  (500 V, 1 kV, 2,5 kV)
 Základní nejistota měření  ± (5% z MH + 3 D) až ± (20% z MH) podle rozsahu
 Jmenovitý měřící proud  ≥ 1 mA
 Zkratový proud  < 3 mA
 Automatické vybití náboje  ano

Dielektrický absorpční poměr DAR:

 Rozsah zobrazení DAR  0,01 ÷ 100,0
 Rozlišení   0,01 / 0,1
 Nejistota měření  ± (5% z MH + 2D) / ± (5% z MH)

Polarizační index PI:

 Rozsah zobrazení PI  0,01 ÷ 100,0
 Rozlišení   0,01 / 0,1
 Nejistota měření  ± (5% z MH + 2D) / ± (5% z MH)

Spojitost RLOW:

 Jmenovitý měřicí rozsah [Ω]  0,16 ÷ 1999
 Rozlišení [Ω]  0,01 / 0,1 / 1
 Základní nejistota měření  ± (3% z MH + 3 D) až ± (10% z MH) podle rozsahu
 Jmenovitý měřící proud  ≥ 200 mA DC (pro R < 2 Ω)
 Napětí naprázdno  6,5 ÷ 9 V DC
 Automatická změna polarity  ano
 Kompenzace měřicích vodičů  ano do 5 Ω

Spojitost CONT:

 Jmenovitý měřicí rozsah [Ω]  0,16 ÷ 1999
 Rozlišení [Ω]  0,1 / 1
 Základní nejistota měření  ± (5% z MH + 3 D) až ± (10% z MH) podle rozsahu
 Měřící proud  < 8,5 mA
 Napětí naprázdno  6,5 ÷ 9 V DC
 Automatická změna polarity  ne
 Kompenzace měřicích vodičů  ano do 5 Ω

Napětí:

 Jmenovitý měřicí rozsah [V]  0,0 ÷ 550 DC, AC
 Rozlišení [V]  0,1 / 1
 Základní nejistota měření  ± (3% z MH + 3 D)
 Kmitočtový rozsah [Hz]  DC, 15 ÷ 500
 Způsob měření  skutečná efektivní hodnota (TRMS)

Kmitočet:

 Jmenovitý měřicí rozsah [Hz]  0,00 ÷ 500
 Rozlišení [Hz]  0,01 / 0,1 / 1
 Základní nejistota měření  ± (0,2% z MH + 1 D)
 Vstupní napětí [V]  10 ÷ 550

Všeobecně:

 Napájení  6 ks alkalická baterie nebo NiMH akumulátor typ AA
 Doba provozu  cca 13 hodin
 Kategorie přepětí  600V CAT III, 300V CAT IV
 Třída ochrany  II (dvojitá izolace)
 Stupeň znečištění  2
 Krytí  IP 40
 Zobrazení  zákaznický LCD s podsvětlením
 Rozměry (š x v x h)  140 mm x 80 mm x 230 mm
 Hmotnost  0,85 kg bez akumulátorů

Rozsah dodávky:

  • Přístroj SMARTEC 2,5 kV Insulation / Continuity MI 3121H
  • Řemen do ruky
  • Měřicí kabel (2,5 kV) 2 x 1,5 m (zakončený banánky)
  • Měřicí hrot 2 ks (černý, červený)
  • Krokosvorka 2 ks (černá, červená)
  • Síťový adaptér pro nabíjení akumulátorů
  • NiMH akumulátor typ AA, 6 ks
  • CD Metrel s anglickou dokumentací k přístroji
  • CD ILLKO s českou dokumentací
  • Tištěná "Stručná uživatelská příručka" v češtině
  • Kalibrační list
  • Záruční list
  • Kartónový obal
