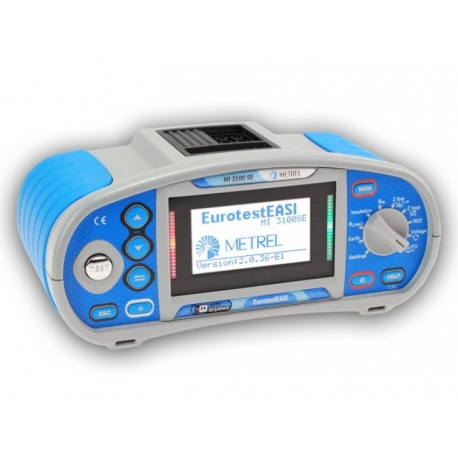

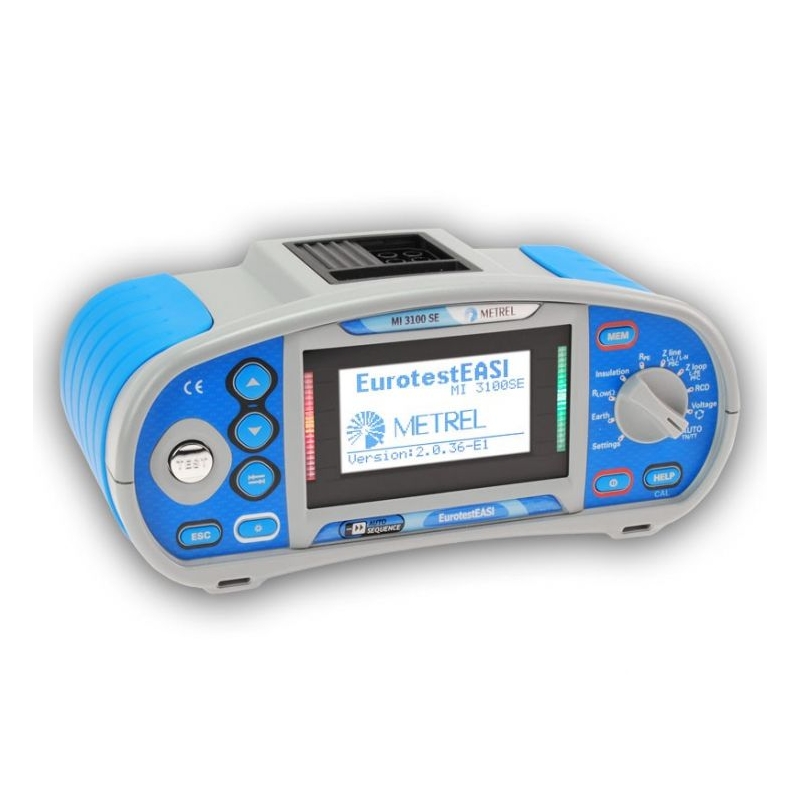

Metrel Eurotest EASI SE - MI3100SE - Multifunkční revizní přístroj

EUROTEST EASI je nejžádanějším a nejprodávanější revizním přístrojem vůbec!

Přístroj máme pořád skladem ve verzi EASI 3100s i EASI 3100SE

Pokud v období od 16. 11. 2020 do 18. 12. 2020 objednáte jakýkoliv typ přístroje Eurotest, dostanete k němu navíc ZDARMA univerzální zkoušečku Metrel MD 1060 (viz http://www.ielektro.com/protukt_md1060, jejíž doporučená koncová cena je 1350 Kč + DPH.

Použití:

Eurotest EASI SE je přesný multifunkční měřicí revizní přístroj s jednoduchou obsluhou, který umožňuje provádět všechna běžná revizní měření v el. instalacích podle normy ČSN EN 61557.EUROTEST EASI SE dále umožňuje on-li monitorovat napětí na svorkách, určit sled fází a měřit zemní odpor. Eurotest EASI SE obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadné vyhodnocení výsledků měření impedance. Výsledky měření lze uložit do paměti přístroje a přenést do PC, kde je lze zpracovat (jednoduchá revizní zpráva, export dat, ...) v programu EuroLink Pro, který je součástí dodávky revizního přístroje.

Měřené funkce revizního přístroje EUROTEST EASI SE:

• izolační odpor DC napětím 50 V až 1000 V.
• spojitost PE obvodu proudem 200 mA s automatickou změnou polarity.
• spojitost PE obvodu proudem 7 mA bez vybavení proudového chrániče.
• skutečná impedance sítě, zkratový proud, úbytek napětí.
  skutečná impedance smyčky, zkratový proud.
• měření impedance smyčky bez vybavení proudového chrániče.
• TRMS napětí a kmitočet, sled fází.
• odpor vodiče PE.
• proudové chrániče (typ AC, A, F, přenosné PRCD, standardní i selektivní).
• zemní odpor pomocí sond.

Srovnávací tabulka Eurotest EASI
Srovnávací tabulka EUROTESTŮ

Funkce a vlastnosti přístroje Eurotest EASI SE:
Měření spojitosti
Zkratový proud při měření spojitosti je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestEASI v této funkci pracuje jako ohmmetr s měřicím proudem asi 7 mA.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Je možné nastavit mezní hodnotu izolačního odporu.

Test proudových chráničů
Lze testovat proudové chrániče typu AC, A, F, PRCD, PRCD-K, PRCD-S standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a samozřejmě i dotykové napětí bez vybavení proudového chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestEASI má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.

Měření zemních odporů
Měří se tříbodovou metodou.

Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).

Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Monitor napětí na svorkách

Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Grafická funkce HELP

Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuEASI lze uložit až 1800 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu. Následná revize a ukládání výsledků do paměti se tím urychlí.

Další vlastnosti
- AUTO SEQUENCE- automaticky provádí předdefinované měřicí postupy (AUTO TT, AUTO TN rcd, AUTO TN)
- EurotestEASI má české menu.
- Port RS 232 i USB pro připojení k PC, k přístroji lze připojit externí Bluetooth dongle.
- PC software EuroLink Pro v české verzi je součástí dodávky.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Aplikace EuroLink Android (volitelné příslušenství).
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.

Izolační odpor

Spojitost proudem 200 mA

Spojitost malým proudem

Proudové chrániče - obecné údaje

Proudové chrániče - dotykové napětí bez vybavení chrániče

Proudové chrániče - vypínací čas

Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Skutečná impedance poruchové smyčky a zkratový proud

Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%

Zemní odpor (třívodičová metoda)

Sled fází

Napětí a kmitočet

Napětí - monitor napětí na svorkách

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Rozsah dodávky:

• Revizní přístroj Eurotest EASI MI 3100 SE
• Kabel pro měření v síťových zásuvkách
• Univerzální měřicí kabel zakončený banánky umožňuje měření pomocí měřicích hrotů a krokosvorek
• Krokosvorka: 1 ks černá, 1 ks modrá, 1 ks zelená
• Měřicí hroty: 1 ks černý, 1 ks modrý, 1 ks zelený
• NiMH akumulátor, 6 ks
• Síťový adaptér pro nabíjení akumulátorů
• Kabel RS 232 / PS 2
• kabel USB
• Program EuroLink Pro
• Brašna na přenášení přístroje a příslušenství
• Řemen pro zavěšení přístroje na krk
• CD s českou dokumentací
• Stručná uživatelská příručka
• Kalibrační list
• Záruční list, kartónový obal
