> REVIZNÍ PŘÍSTROJE >Zemní odpory (hromosvody)>EARTH - INSULATION tester MI2088
Nové

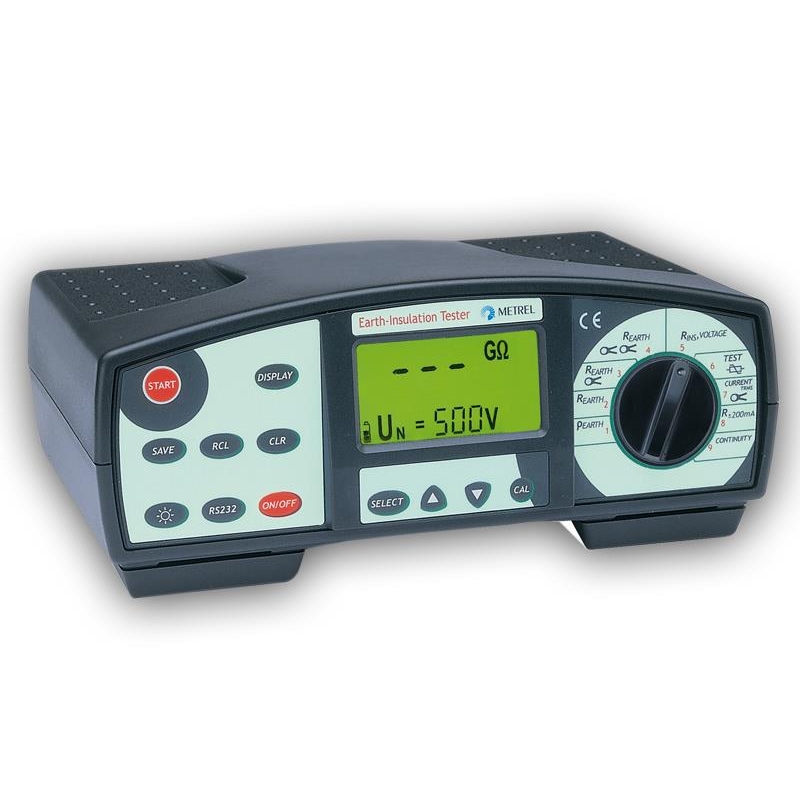

EARTH - INSULATION tester MI2088

earth 2088 tester

Nové

Multifunkční přístroj pro měření zemních, izolačních a přechodových odporů.

Více informací

Pouze na objednávku

25 749 Kč s DPH

Více informací

MI 2088 - EARTH - INSULATION tester

Multifunkční přístroj pro měření zemních, izolačních a přechodových odporů.

Výrobce: Metrel ®

Funkce a vlastnosti přístroje EARTH MI2088:

Měření zemních odporů:
- čtyřvodičovou metodou
- čtyřvodičovou metodou + jedním klešťovým přístrojem bez rozpojování obvodu
- dvěma klešťovými přístroji bez rozpojování obvodu
- Zde je ke stažení článek s popisem jednotlivých způsobů a možností měření zemních odporů

Měření rezistivity půdy

Měření přechodových odporů:
Zkratový proud při měření je minimálně 200mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit meze pro maximální hodnotu přechodového odporu.

Vodivé spojení:
Tato funkce slouží k "propískávání" obvodů, hledání zkratů apod. Jde o ohmetr s měřicím proudem < 7 mA.

Měření izolačních odporů:
Izolační odpory do 29.9 GΩ mohou být měřený napětím 50 - 1000V, které lze nastavit s krokem 10V. Je možné nastavit meze pro minimální a maximální hodnotu izolačního odporu.

Měření průrazného napětí varistorů (přepěťových ochran):
Lze měřit průrazné napětí různých přepěťových ochran (tj. napětí, při kterém proud tekoucí měřeným prvkem dosáhne hodnoty 1 mA) v rozsahu 50 - 1000V.

Proud pomocí kleští:
Přístroj měří skutečnou efektivní hodnotu proudu. Lze měřit i velmi malé (unikající) proudy.

Napětí:
Přístroj měří stejnosměrné i střídavé napětí

Ukládání výsledků do paměti a přenos do PC:
Lze uložit až 1000 měření a potom je vyvolat na displeji nebo přenést do PC pomocí SW EuroLink.

Zemní odpory - čtyřelektrodová metoda:

 Rozsah [Ω]  0,00 ÷ 19,99 k
 Rozlišení [Ω]  0,01   0,1   1   10
 Chyba měření  ± (2% z MH + 3 D)*... (0 ÷ 1,999 kΩ)
 ± (5% z MH)*... (2,00 ÷ 19,99 kΩ)
 Aut. test odporu sond  ano

Zemní odpory - čtyřelektrodová metoda + jedny kleště:

 Rozsah [Ω]  0,00 ÷ 1,99 k
 Rozlišení [Ω]  0,01   0,1   1   10
 Chyba měření  ± (2% z MH + 3 D)*
 Aut. test odporu sond  ano

Zemní odpory - dva klešťové přístroje:

 Rozsah [Ω]  0,00 ÷ 19,99 / 20,0 ÷ 100,0
 Chyba měření  ± (10% z MH + 2 D)* / ± (20% z MH)*

Rezistivita půdy:

 Rozsah [Ωm]  0,00 ÷ 1999 k
 Rozlišení [Ωm]  0,01   0,1   1   10   0,1k   1k
 Zobrazený údaj  ρ = 2πaRe    (a = 1 ÷ 30 m)

Izolační odpory (Un ≥ 250V):

 Rozsah  0,000 MΩ ÷ 29,9 GΩ
 Rozlišení [MΩ]  0,001   0,01   0,1   1   10   100
 Chyba měření  ± (2% z MH + 2 D)* .. 0 ÷ 199,9 MΩ
 ± (1% z MH / 1GΩ z MH + 2% z MH + 2 D) .. ≥ 200MΩ
 Un  pevně 250 / 500 / 1000 V nebo
 nastavitelně 250 - 1000 V s krokem 10V
 In  1 mA

Izolační odpory (Un < 250V):

 Rozsah [MΩ]  0,000 ÷ 199,9
 Rozlišení [MΩ]  0,001   0,01   0,1
 Chyba měření  ± (5% z MH + 3 D)*
 Un  pevně 50 / 100 V nebo
 nastavitelně 50 - 240 V s krokem 10V
 In  1 mA

Přechodové odpory (jednotlivé měření):

 Rozsah [Ω]  0,00 ÷ 19,99 / 20,0 ÷ 199,9 / 200 >÷ 1999
 Chyba měření  ± (2% z MH + 2 D)* .. 0 ÷ 19,99 Ω
 Un  4 ÷ 7 V
 Ik  > 200 mA

Vodivé spojení (trvalé měření):

 Rozsah [Ω]  0,0 ÷ 199,9 / 200 ÷ 1999
 Chyba měření  ± (3% z MH + 3 D)*
 Un  4 ÷ 7 V
 Ik  < 7 mA

Proud pomocí klešťového přístroje (skutečná efektivní hodnota):

 Rozsah [A]  0,0 m ÷ 200
 Rozlišení  0,1  1 mA  0,01  0,1  1 A
 Chyba měření  ± (5% z MH + 3 D)*

Napětí AC i DC:

 Rozsah  0 ÷ 600V (DC nebo AC 45 ÷ 65 Hz)
 Chyba měření  ± (2% z MH + 2 D)*

Měření průrazného napětí varistorů (přepěťových ochran):

 Rozsah [V]  0 ÷ 600V (DC nebo AC 45 ÷ 65 Hz)
 Chyba měření  ± (5% z MH + 10 V)*
 Měřicí metoda  Narůstající napětí se strmostí 500 V/s

 * MH značí měřenou hodnotu, D značí digit


Všeobecně:

 Napájení  4 x 1,5 V alkalická baterie IEC LR14
 Displej  LCD s možností podsvětlení
 Optická a akustická signalizace  ano
 Automatické srovnávání výsledků měření
 s nastavitelnými mezemi		  ano (lze vypnout)
 Paměť  500 až 1000 měření
 Připojení k PC  RS 232
 Automatické vypínání  ano
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT III / 300 V, CAT II / 600 V
 Krytí  IP 54
 Rozměry  265 x 110 x 185 mm
 Hmotnost (včetně baterií)  asi 1,7 kg

Rozsah dodávky:

  • Přístroj EARTH - INSULATION tester MI 2088
  • Brašna na přístroj a příslušenství
  • Měřicí hrot 2 ks
  • Krokosvorka
  • Univerzální kabel (zakončený dvěma bezpečnostními benánky, k nimž lze připojit měřicí hroty nebo krokosvorky)
  • Kabel RS232
  • PC SW EarthLink pro Windows 95/98/2000/NT/XP
  • Řemen pro zavěšení na krk
  • Řemen pro zafixování přístroje kolem pasu
  • Kalibrační list
  • Záruční list
  • Návod k používání
  • Kartónový obal
