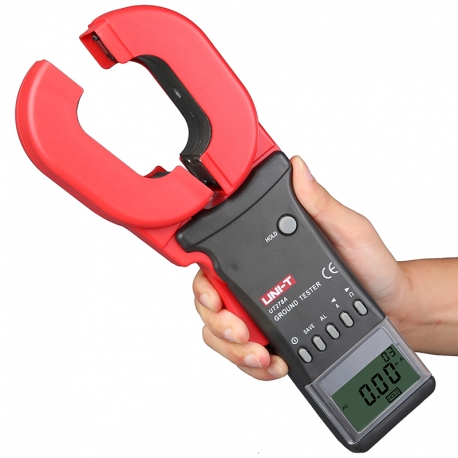

Měřicí kleště uzemnění UNI-T UT278A

Popis kleští na hromosvody

Měřicí kleště UNI-T UT278A na měření uzemnění patří co do technologie a přesnosti do vyšší třídy a mají nejvíce funkcí z řady UT270. Dokáže rychle a bezpečně měřit uzemňovací systém bez odpojení svorek bleskosvodu od zemního vedení obvodu a také bez potřeby pomocných elektrod. Může měřit odpor od 0,01 Ω do 1200Ω a svodové proudy od 0 mA do 30A. Měření proudu by mělo být prováděno pouze na zemnících kabelech, ne na napájecích kabelech, protože by tím mohlo dojít k ovlivnění magnetických vlastností svorek kleští a tím pádem i přesnosti měření odporu. Magnetický obvod čelistí obsahuje napěťovou a proudovou smyčku měřícího transformátoru. Měření odporu probíhá pomocí indukce napětí s frekvencí ＞1kHz z interního generátoru do zemnícího vedení. Je možné nastavit optický a akustický alarm pro limitní hodnoty proudu i odporu. Obsahuje paměťové úložiště pro 99 sad měření, které je možné později přenést do počítače pomocí rozhraní RS232.

Přístroj je konstruován pro použití ve výbušných a hořlavých prostředích pro měření uzemňovacích systémů čerpacích stanic, rafinerií, ropných polí, dále v energetice, telekomunikacích, stavebnictví a v průmyslových provozech s elektrickými zařízeními.

Přístroj pro měření zemních odporů UT278A má tyto unikátní vlastnosti:

• rychle se spouští a můžete okamžitě začít měřit

• přístroj pro měření zemnícího odporu s rozhraním RS232, díky kterému můžete nahrát data do počítače
• průlom v metodě samočinné kontroly pomocí relé pokročilé aritmetické a digitální IC techniky zpracování
• dále byla zmenšena velikost produktu a zlepšeny jeho vlastnosti. Přidána byla funkce světelného upozornění spolu s pípáním a také signalizace rozpoznávající interferenční signál s upozorněním pomocí pípání
• rozsah měření se zvýšil na 0,01Ω až 1200Ω. Paměť přístroje je až pro 99 dat a pracovní proud se snížil na maximálních 50mA při spuštění

Parametry:

• rozevření kleští: max 32mm
• měření zemního odporu: od 0,01 Ω do 1200 Ω
• měření svodových proudů: od 0 mA do 30A
• automatické přepínání rozsahů: ano
• rychlost jednorázového měření: 0,5sec
• displej: 4místný LCD, s grafickými symboly
• optický a akustický alarm

Technické parametry:

- režim měření odporu
Rozsah měření / Rozlišení / Přesnost
0,010Ω až 0,099Ω / 0,001Ω / ±(1% +0,01Ω)
0,10 Ω až 0,99Ω / 0,01Ω / ±(1% +0,01Ω)
1,0 Ω až 49,9Ω / 0,1Ω / ±(1% +0,1Ω)
50 Ω až 99,5Ω / 0,5Ω / ±(1,5% +0,5Ω)
100 Ω až 199Ω / 1Ω / ±(2% +1Ω)
200 Ω až 395Ω / 5Ω / ±(5% +5Ω)
400 Ω až 590Ω / 10Ω / ±(10% +10Ω)
600 Ω až 880Ω / 20 Ω / ±(20% +20Ω)
900 Ω až 1200Ω / 30 Ω / ±(25% +30Ω)

- režim měření svodového proudu
Rozsah měření / Rozlišení / Přesnost
0,00 mA až 9,95mA / 0,05mA / ±(2,5 % +1 mA)
10,0 mA až 99,0mA / 0,1mA / ±(2,5 % +5 mA)
100 mA až 300mA / 1mA / ±(2,5 % +10 mA)
0,30 A až 2,99mA / 0,01A / ±(2,5 % +0,1 A)
3 A až 9,9mA / 0,1A / ±(2,5 % +0,3 A)
10,0 A až 30,0A / 0,1 A / ±(2,5 % +0,5 A)

- automatické přepínání rozsahů: ano
- maximální rozevření kleští: 32mm
- displej: 4místný LCD, s grafickými symboly, rozměr 47 x 28,5mm
- rychlost jednorázového měření: 0,5sec
- měření odporu při frekvenci: ＞1kHz
- měření proudu při frekvenci: 50Hz/60Hz
- nastavení aktuálního limitu alarmu proudu: 1mA až 499mA
- nastavení aktuálního limitu alarmu odporu: 1Ω až 199Ω
- zmrazení hodnot na displeji: ano, tlačítko HOLD
- signalizace vyšší hodnoty rušivých interferenčních proudů: ano
- ukládání naměřených dat: ano, až 99 sad měření
- signalizace počtu dat v paměti: ano
- rozhraní RS232: ano
- pracovní teplota a vlhkost: 0°C – 55°C; 10 % RH – 90 % RH
- prostředí s maximálními hodnotami magnetického a elektrického pole: <40A/m; <1V/m
- napájení: 4ks baterie 1,5 V (LR6) x 4
- Indikace slabé baterie: ano, při poklesu napětí na 5,3V
- barva výrobku: červená a šedá
- čistá hmotnost výrobku: 1160 g
- velikost výrobku: 285 x 85 x 56 mm


Obsah balení:

• přístroj pro měření odporu uzemnění UT278A
• testovací kroužek (nominál 5Ω) pro měření odporu
• disk CD se software pro nahrání dat do PC
• komunikační kabel RS232 (1,8 m)
• 4 ks baterie R6 (AA)
• obal pro přístroj
• návod k obsluze
• záruční list
• certifikát výrobce o kalibraci
