REVEX max S - Tester el.spotřebičů a e.nářadí

Nejnovější multifunkční digitální přístroj určený k revizím elektrických spotřebičů s pohyblivým i pevným přívodem. Umožnuje testovat elektrické spotrebiče jak z hlediska jejich elektrické bezpečnosti, tak i jejich provozních vlastností.

REVEXmax S je určen pro revize spotřebičů.
REVEXmax W je určen pro revize spotřebičů včetně kontrol zařízení pro obloukové svařování podle ČSN EN 60 974-4 ed.3.

Přístroj je určen především pro zkoušení bezpečnosti elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2, ale lze jím testovat obecně jakýkoliv elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem.

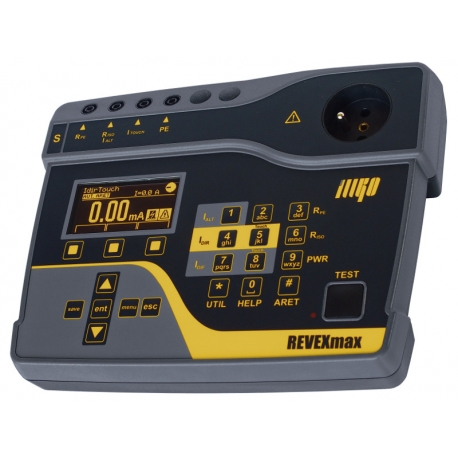

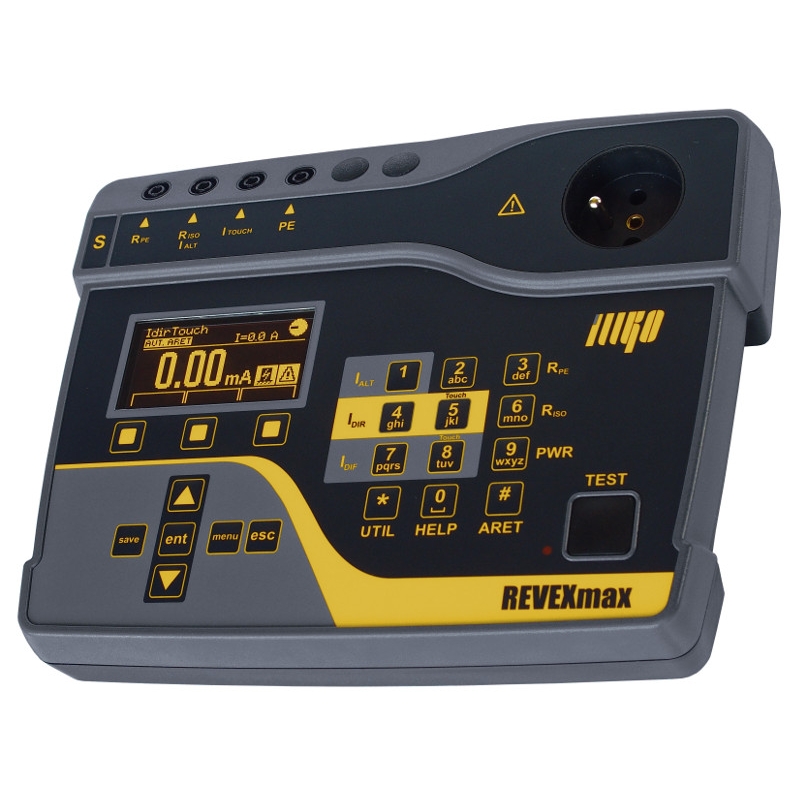

Přístroj je vestavěn v nově navrženém pouzdře, které je základem moderní řady přístrojů určených ke kontrolám bezpečnosti elektrických spotřebičů. Údaje důležité k ovládání přístroje a naměřené hodnoty jsou zobrazovány na svítícím grafickém OLED displeji.

Přístroj nahrazuje svého předchůdce REVEXprofi, a proto i on umožňuje automatizovat proces revize elektrických spotřebičů pomocí obousměrné komunikace s PC. Pro komunikaci s PC je určen program umožňující tvorbu a vedení databáze elektrických spotřebičů - SWillkostudio. Konstrukce přístroje byla navržena tak, aby ovládací i připojovací prvky byly pro uživatele přehledné a ovládání přístroje bylo intuitivní. Pro zadávání identifikačního čísla spotřebiče lze využít buď bezdrátovou Bluetooth čtečku čárových kódů nebo číselnou klávesnici přístroje.

Nápověda k jednotlivým měřicím metodám, zobrazovaná na displeji přístroje, potom znázorňuje způsob připojení spotřebiče k přístroji.

Pro připojení měřeného spotřebiče k přístroji jsou určeny zděře a síťová měřicí zásuvka na čelním panelu. K přístroji lze připojit přes proudový vstup externí měřicí zařízení – například jeden ze čtyř dodávaných třífázových adaptérů nebo měřicí proudové kleště. Pro připojení přístroje k PC slouží USB port. Dále lze k přístroji připojit USB zařízení typu HID, například čtečku čárového kódu pro automatické načtení identifikačního čísla spotřebiče (ID kód).

REVEXmax umožňuje měřit:

  • odpor ochranného vodiče proudem > AC 1 A
  • izolační odpor napětím 500 V a 250 V
  • náhradní unikající a dotykový proud
  • proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
  • rozdílový a dotykový proud se záměnou vodičů L a N
  • zdánlivý příkon
  • proud odebíraný zkoušeným zařízením ze sítě
  • napětí sítě
  • napětí svařovacího obvodu podle ČSN EN 60974-4 ed.3 (jen verze WELD)

S pomocí přídavných zařízení lze přístrojem měřit:

  • proud tekoucí ochranným vodičem trojfázových spotřebičů pomocí adaptérů A3P
  • rozdílový proud u trojfázových spotřebičů pomocí adaptérů A3P
  • procházející proud pomocí klešťového transformátoru
  • zdánlivý příkon zkoušeného zařízení pomocí klešťového transformátoru

Přehled měřicích funkcí přístroje je uveden v tabulce.

Měřicí funkce Měřicí rozsah
Odpor ochranného vodiče 0.00 ÷ 10.00 W Měřicí proud > 1A
Izolační odpor 0.20 ÷ 100.0 MW Měřicí napětí DC 500 V, 250 V
Unikající proud – náhradní metoda 0.00 ÷ 20.00 mA
Unikající proud – přímá metoda 0.00 ÷ 10.00 mA
Unikající proud – rozdílová metoda 0.00 ÷ 10.00 mA
Unikající proud externím měřicím zařízením 0.00 ÷ 20.00 mA
Příkon zdánlivý 10 ÷ 3680 VA
Napětí sítě UL-N 207.0 ÷ 253.0 V
Proud procházející spotřebičem 0.0 ÷ 16.0A
Proud měřený klešťovým transformátorem 0.0 ÷ 100.0 A
Příkon zdánlivý měřený klešťovým transformátorem 10 ÷ 9999 VA
Měření napětí AC 0.0 ÷ 90.0 V Platí jen pro verzi WELD
Měření napětí DC 0.0 ÷ 130.0 V Platí jen pro verzi WELD
Měření napětí svařovacího obvodu 30.0 ÷ 90.0 V AC
30.0 ÷ 130.0 V DC
Platí jen pro verzi WELD

Pro usnadnění a zvýšení produktivity práce při vykonávání revizí elektrických spotřebičů je k přístroji REVEXmax dodáván i PC software SWillkostudio určený k vedení databáze spotřebičů, vyhodnocování jejich kontrol a tisku protokolů o provedených kontrolách (obr. 3).

K důležitým vlastnostem přístroje REVEXmax patří:

  • identifikace spotřebičů pomocí ID kódů (čárový kód)
  • možnost přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
  • možnost přenosu výsledků kontrol spotřebičů z přístroje do PC
  • možnost využití automatických pracovních postupů při kontrolách
  • manuální vyhodnocování výsledků kontrol přímo v přístroji
  • možnost individuální úpravy formulářů v PC

Přístroj REVEXmax je pokračovatelem úspěšné řady přístrojů REVEX pro kontroly elektrických spotřebičů, který přináší nový vzhled a lepší komfort obsluhy. Kvalitativně nové vlastnosti pak s sebou nese především příslušenství k přístroji. Uživatelé jistě ocení možnost použití bezdrátové čtečky čárových kódů nebo nový elektronický adaptér pro testování prodlužovacích přívodů, který umožní proměřit odpory všech vodičů prodlužovačky i v případě, že prodlužovačka je pro kontrolního technika špatně přístupná a její zásuvku a zástrčku nelze současně připojit k přístroji.


Rozsah dodávky:

  • Přístroj REVEXmax S
  • Měřicí vodič černý banánek/banánek 2 m
  • Měřicí hrot černý
  • USB kabel A-B
  • Náhradní pojistka F 16 A / 500 V, 32 x 6,3 mm, 2 ks
  • CD (návod k používání + SW pro PC)
  • Návod k používání
  • Kalibrační list
  • Záruční list



Volitelné příslušenství:


P2012 Spojovací vodič bezpečnostní ban/ban, 2 m, modrý
P2020 Spojovací vodič bezpečnostní černý, délka 5 m
P3012 Měřicí hrot prům. 4 mm modrý
P4011 Krokosvorka černá
P4012 Krokosvorka modrá
P6140 Pouzdro pro přenášení přístroje
P8010 Klešťový přístroj ano
P8011 Třífáz. adaptér zásuvka/zástrčka pětivodič., 16 A ano
P8012 Třífáz. adaptér zásuvka/zástrčka čtyřvodič., 16 A ano
P8013 Třífáz. adaptér zásuvka/zástrčka pětivodič., 32 A ano
P8014 Třífáz. adaptér zásuvka/zástrčka čtyřvodič., 32 A ano
P8030 Adaptér pro testování prodlužovacích přívodů
P9010 Čtečka čárového kódu CCD bezdrátová, BT/USB
P9022 Čtečka čárového kódu CCD, USB 2.0
P9060 Samolep. štítky s čárovým kódem (65 ks)
P9080 Samolep. štítky pro označ. příští kontroly (30 ks)
P9081 Samolep. kontrolní štítky pro svářečky (10ks)
P9092 PT-E300VP, tiskárna čár. kódu, textů, el. značek
P9100 TZ-241, páska do tisk čár. kódů, šířka 18 mm, bílá
P9101 TZ-231, páska do tisk čár. kódů, šířka 12 mm, bílá
P9102 TZ-221, páska do tisk čár. kódů, šířka 9 mm, bílá
P9120 Děrovací kleště
