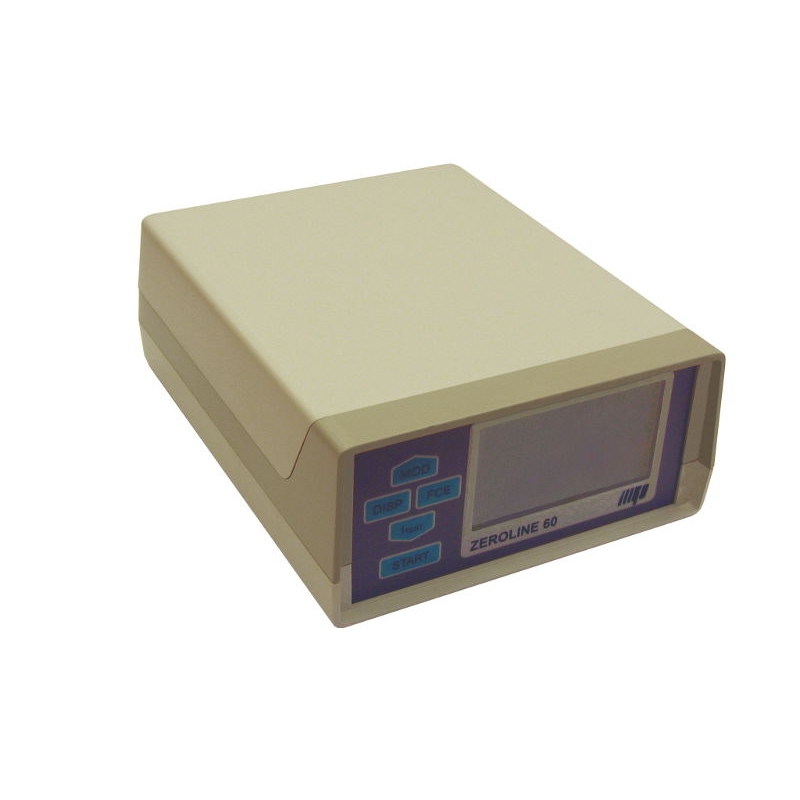

Zeroline 60 - přesný měřič impedance smyčky

zeroline

Nové

Skutečnou impedanci smyčky s rozl. 0,001Ω Skutečnou impedanci sítě s rozl. 0,001Ω Impedanci smyčky za proudovým chráničem.

Více informací

Skladem

24 225 Kč s DPH

Více informací

Přístrojem lze měřit:

  1. Skutečnou impedanci smyčky s rozlišením 0,001 Ω
  2. Skutečnou impedanci sítě s rozlišením 0,001 Ω
  3. Impedanci smyčky za proudovým chráničem bez jeho vybavení
  4. 1,5 násobek impedance
  5. Maximální hodnotu impedance, která může nastat při započítání chyby měření
  6. Zkratový proud
  7. Zemní odpor náhradní metodou
  8. Síťové napětí
  9. Kmitočet sítě

Další vlastnosti:

  1. Automatická kontrola nebezpečného dotykového napětí na ochranném vodiči
  2. Automatická kontrola správnosti připojení měřicích vodičů ke kontrolované síti
  3. Automatická záměna L a N při měření
  4. Možnost nastavení velikosti a polarity měřicího proudu

Technické parametry:

Skutečná impedance smyčky

Rozsah měření 0,000 ÷ 1,500 W (měřicí proud = 30 A)
0,000 ÷ 3,000 W (měřicí proud = 20 A)
0,000 ÷ 5,000 W (měřicí proud = 10 A)
Jmenovitý rozsah dle ČSN EN 61557 0,038 ÷ 1,500 W (měřicí proud = 30 A)
0,040 ÷ 3,000 W (měřicí proud = 20 A)
0,060 ÷ 5,000 W (měřicí proud = 10 A)
Rozlišovací schopnost 0,001 W
Základní chyba měření ± (2% z MH + 8 D)* (měřicí proud = 30 A)
± (3% z MH + 8 D)* (měřicí proud = 20 A)
± (3% z MH + 10 D)* (měřicí proud = 10 A)
Pracovní chyba měření ± (3% z MH + 10 D)* (měřicí proud = 30 A)
± (4% z MH + 10 D)* (měřicí proud = 20 A)
± (4% z MH + 15 D)* (měřicí proud = 10 A)
Měřicí proud (při napětí 230 V) nastavitelný: 10 A, 20 A, 30 A


Impedance smyčky (rychlé měření)

Rozsah měření 0,00 ÷ 20,00 W
Jmenovitý rozsah dle ČSN EN 61557 0,20 ÷ 20,00 W
Rozlišovací schopnost 0,01 W
Základní chyba měření ± (3% z MH + 5 D)*
Pracovní chyba měření ± (4% z MH + 5 D)*
Měřicí proud (při napětí 230 V) 10 A


Impedance smyčky bez vybavení proudového chrániče

Rozsah měření 0,00 ÷ 20,00 W
Jmenovitý rozsah dle ČSN EN 61557 0,42 ÷ 20,00 W
Rozlišovací schopnost 0,01 W
Základní chyba měření ± (5% z MH + 8 D)*
Pracovní chyba měření ± (6% z MH + 10 D)*
Měřicí proud (při napětí 230 V) 10 A


Skutečná impedance sítě

Rozsah měření 0,000 ÷ 5,000 W
Jmenovitý rozsah dle ČSN EN 61557 0,057 ÷ 5,000 W
Rozlišovací schopnost 0,001 W
Základní chyba měření ± (2,5% z MH + 10 D)*
Pracovní chyba měření ± (3,5% z MH + 15 D)*
Měřicí proud (při napětí 230 V / 400 V) 10 A / 18 A


Impedance sítě (rychlé měření)

Rozsah měření 0,00 ÷ 20,00 W
Jmenovitý rozsah dle ČSN EN 61557 0,20 ÷ 20,00 W
Rozlišovací schopnost 0,01 W
Základní chyba měření ± (3% z MH + 5 D)*
Pracovní chyba měření ± (4% z MH + 5 D)*
Měřicí proud (při napětí 230 V / 400 V) 10 A / 18 A


Zkratový proud

Rozsah měření 2,3 A ÷ 23 kA
Rozlišovací schopnost 0,1 / 1 / 10 A
Základní chyba měření zkratový proud je počítán jako podíl Ujm / Z
Pracovní chyba měření


Napětí L-PE, L-N, L-L

Rozsah měření 200 ÷ 440 V
Rozlišovací schopnost 1 V
Základní chyba měření ± (2% z MH + 3 D)*
Pracovní chyba měření ± (3% z MH + 5 D)*

Kmitočet

Rozsah měření 48,00 ÷ 52,00 Hz
Rozlišovací schopnost 0,01 Hz
Základní chyba měření ± (2% z MH + 10 D)*
Pracovní chyba měření ± (3% z MH + 10 D)*


Všeobecně

Napájení 200 ÷ 440 V / 50 Hz
Třída ochrany II (dvojitá izolace)
Kategorie přepětí CAT II
Stupeň znečištění 2
Krytí IP 40
Rozměry 150 x 190 x 70 mm
Hmotnost asi 1,6 kg

* MH značí měřenou hodnotu, D značí digit

Rozsah dodávky: měřicí přístroj, měřicí šňůra ZL60/1, krokosvorka černá, krokosvorka žlutozelená, měřicí hrot černý, měřicí hrot modrý, kalibrační list, záruční list, návod k používání

Volitelné příslušenství:
P 6120 Brašna pro přístroj a vybrané příslušenství
P 2071 Měřicí šňůra ZL60/2
P 4011 Krokosvorka černá
P 4013 Krokosvorka žlutozelená
P 3011 Měřicí hrot černý
P 3012 Měřicí hrot modrý



Volitelné příslušenství:
P 6120 brašna pro přístroj a vybrané příslušenství 821,- 977,-
P 2071 měřicí šňůra ZL60/2 ( (
P 4011 krokosvorka černá 134,- 159,50
P 4013 krokosvorka žlutozelená 134,- 159,50
P 3011 měřicí hrot černý 126,- 150,-
P 3012 měřicí hrot modrý 126,- 150,-
