Line Tracer MI 2093 - sleduje vedení

linetracer

Nové

Line Tracer MI 2093 - sleduje vedení ve zdi, pod podlahou, hledá potrubí apod

Více informací

Skladem do 2 dnů

10 441 Kč s DPH

Více informací

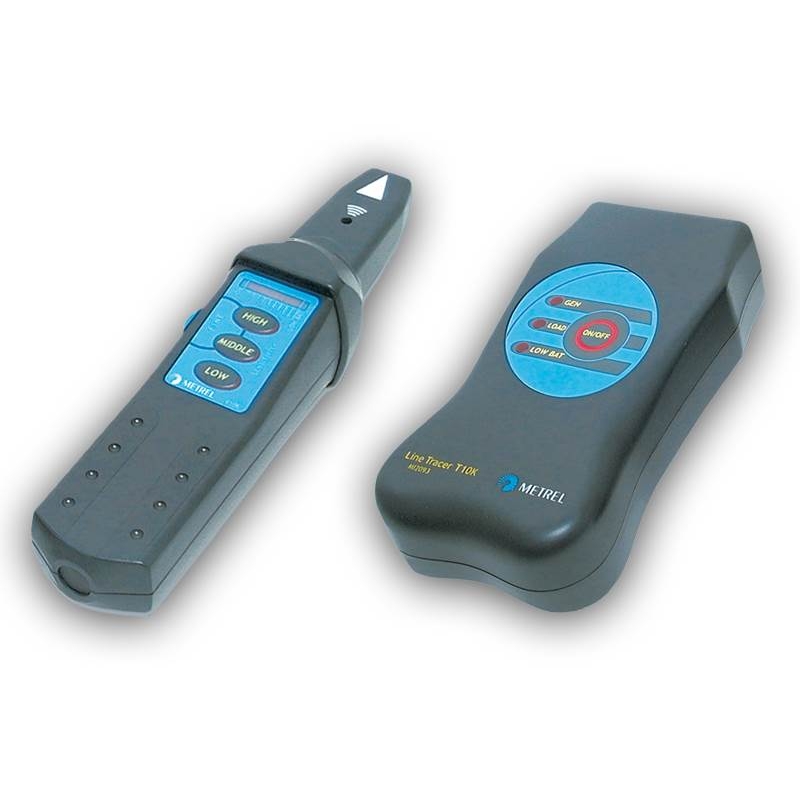

Line Tracer - přístroj pro sledování vodičů a proudových okruhů ve zdi, pod podlahou apod.


Použití:

  • sledování kabelů ve zdech a v podlahách
  • sledování vodičů pod napětím i bez napětí
  • lokalizace místa přerušení a zkratu vodičů
  • určení konkrétního vodiče v kabelu
  • sledování potrubí

Princip funkce:

  • vysílač T10K vysílá do instalace signál - přitom automaticky zvolí provozní mód podle toho, zda jde o instalaci bez napětí nebo pod napětím.
  • vysoce citlivý přijímač R10K detekuje signál, který je vysílán vysílačem a šíří se kolem zkoušeného vodiče nebo objektu
  • optická i akustická signalizace zajišťuje spolehlivé použití v hlučném nebo tmavém prostředí
  • volitelně lze použít proudové kleště jak pro vysílání, tak pro příjem signálu


Příklady použití:

Sledování vodičů ve zdi a v rozvaděči


Sledování potrubí s použitím
vysílacích kleští
Sledování vodičů ve zdi Použití vysílacích kleští při sledování potrubí




Technické parametry:

Vysílač T10K

Napájení 4 x baterie 1,5 V (L)R6
Indikace nízkého napětí baterií ano
Provozní teplota 0 ÷ 40 °C
Rozměry 80 mm x 50 mm x 150 mm
Hmotnost asi 300 g


Přijímač R10K

Napájení: baterie 9 V, typ 6F22 nebo 6LR61
Indikace nízkého napětí baterií ano
Provozní teplota 0 ÷ 40 °C
Rozměry 45 mm x 45 mm x 510 mm
Hmotnost asi 150 g
Selektivita pásmová propust 10,6 kHz
Indikace - optická
                - akustická		 LED sloupcový indikátor
piezoměnič (70 dB)
Citlivost skokově nastavitelná ve třech stupních
jemně nastavitelná otočným potenciometrem




Rozsah dodávky:

  • Vysílač T10K
  • Přijímač R10K
  • Připojovací vodič 1,5 m pro T10K, 2 ks
  • Krokosvorka 2 ks
  • Měřicí hrot 2 ks
  • Selektivní sonda
  • Zkušební vodič s vestavěným odporem a měřicím hrotem pro přijímač R10K
  • Brašna
  • Návod k používání
  • Záruční list
  • Kartonový obal



Volitelné příslušenství:

Popis  Obj. č.
Proudové kleště vysílací
(vhodné např. pro hledání potrubí)		 A 1019
Kabel pro propojení přijímače R10K
s klešťovým přístrojem		 A 1068
Proudové kleště přijímací  A 1074


Volitelné príslušenství:

A 1019 Kleštový prístroj standardní (vysílací) 5 200,- 6 240,-
A 1068 Kabel pro pripojení prijímacích kleští 490,- 588,-
A 1074 Proudové klešte prijímací 3 990,- 4 788,-
