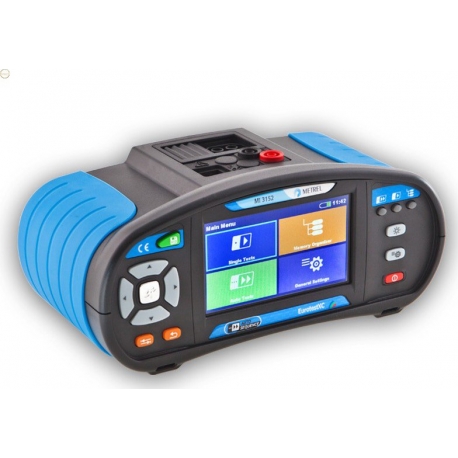

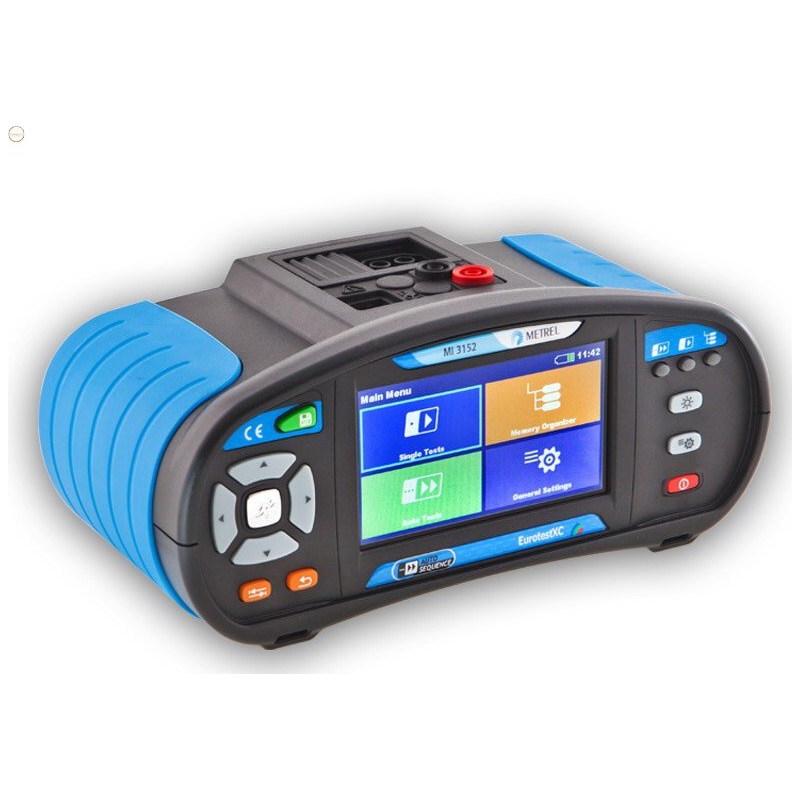

Metrel Eurotest XC EU MI 3152

eurotest-xc-eu

Nové

Špičkový profesionální multifunkční přístroj pro provádění revizí elektrických instalací s dotykovým displejem. Oproti sestavě Standart Set je základní příslušenství rozšířeno o měřicí kleště malých proudů, standardní měřicí kleště a licenci pro rozšířený

Více informací

Skladem

59 556 Kč s DPH

Více informací

Pokud v období od 16. 11. 2020 do 18. 12. 2020 objednáte jakýkoliv typ přístroje Eurotest, dostanete k němu navíc ZDARMA univerzální zkoušečku Metrel MD 1060 (viz http://www.ielektro.com/protukt_md1060, jejíž doporučená koncová cena je 1350 Kč + DPH.

Funkce a vlastnosti přístroje Eurotest XC euro set:

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 999 MΩ. Je možné nastavit mezní hodnotu izolačního odporu.

Měření spojitosti
Zkratový proud při měření spojitosti je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestXE v této funkci pracuje jako ohmmetr s měřicím proudem asi 7 mA.

Měření v IT sítích
Lze provádět test hlídačů izolace a měření unikajícího proudu při stavu jedné závady.

Test proudových chráničů
Lze testovat proudové chrániče typu AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a dotykové napětí bez vybavení chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXC má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.

Měření zemních odporů a rezistivity půdy
Přístroj umožňuje měřit třívodičovou metodou nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.

Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.

Výkon, účiník, celkové harmonické zkreslení, harmonické složky
P, S, Q, PF, THDu, THDi, h0 ÷ h11

Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.

Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).

Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Monitor napětí na svorkách
mi-3100-online-monitor-1mi-3100-online-monitor-2mi-3100-online-monitor-3
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Grafická funkce HELP
mi-3100-help

Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXE lze uložit až 1800 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software EuroLink Pro který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu. Následná revize a ukládání výsledků do paměti se tím urychlí.

Další vlastnosti
- AUTO SEQUENCE - automaticky provádí předdefinované měřicí postupy (AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT)
- EurotestXC má české menu.
- Port RS 232 i USB pro připojení k PC; data lze přenášet i pomocí vestavěného Bluetooth modulu.
- PC software EuroLink Pro v české verzi je součástí dodávky.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Aplikace EuroLink Android (volitelné příslušenství).
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.


Izolační odpor

 Rozsah [MΩ]  0 ÷ 999,9 (Un > 250 V)    0 ÷ 199,9 (Un ≤ 250 V)
 Rozlišení [MΩ]  0,01   0,1   1
 Chyba měření  ± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
 Un   50 / 100 / 250 / 500 / 1000 V
 In  1 mA


Spojitost proudem 200 mA

 Rozsah [Ω]  0,00 ÷ 19,99    20,0 ÷ 199,9    200 ÷ 1999
 Chyba měření  ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
 ± 5% z MH*... (R > 19,99 Ω)
 Un, Ik  Un = 6,5 ÷ 18 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)


Spojitost malým proudem

 Rozsah [Ω]  0,0 ÷ 19,9    20 ÷ 1999
 Chyba měření  ± (5% z MH + 3 D)*
 Un, Ik  Un = 6,5 ÷ 18 V, Ik ≤ 8,5 mA


Proudové chrániče - obecné údaje

 Jmenovitý proud [mA]  10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
 Typ proud. chrániče  AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

 Rozsah [V]  0,0 ÷ 19,9                     20,0 ÷ 99,9
 Chyba měření  (- 0 / +15 %) z MH ± 10 D*
 Měřicí proud   < 0,5 IΔN


Proudové chrániče - vypínací čas

 Rozsah [ms]  0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
 Chyba měření  ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms


Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

 Rozsah IΔ  0,2 ÷ 1,1 / 1,5 / 2,2  IΔN (závisí na typu chrániče a IΔN)
 Rozsah tΔ [ms] při IΔ  0 ÷ 300
 Rozsah Ud [V] při IΔ  0,0 ÷ 19,9   20 ÷ 99,9


Skutečná impedance poruchové smyčky a zkratový proud

 Rozsah [Ω]  0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
 Chyba měření  ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
 Rozsah zkrat. proudu  0,00 A ÷ 23,0 kA
 Jmenovité napětí / f  93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

 Rozsah [Ω]  0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
 Chyba měření  ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
 Rozsah zkrat. proudu  0,00 A ÷ 23,0 kA
 Jmenovité napětí / f  93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%

 Rozsah [Ω]  0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
 Chyba měření  ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
 Rozsah zkrat. proudu  0,00 A ÷ 199 kA
 Úbytek napětí  0,0 ÷ 99,9 %
 Jmenovité napětí   93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V /  45 ÷ 65 Hz


Zemní odpor (třívodičová metoda)

 Rozsah [Ω]  0,00 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 9999
 Chyba měření  ± (5% z MH + 5 D)*
 Aut. test odporu sond  ano


Zemní odpor (dva klešťové přístroje)

 Rozsah [Ω]  0,00 ÷ 19,99     20,0 ÷ 30,0     30,1 ÷ 39,9
 Chyba měření  ± (10% z MH + 10 D)*     ± 20% z MH*     ± 30% z MH*


Rezistivita půdy

 Rozsah [Ωm]  0,0 Ωm ÷ 9999 kΩm
 Chyba měření  ± 5% z MH* až  ± 20% z MH* dle měř. rozsahu


Sled fází

 Zobrazený výsledek  1.2.3 nebo 3.2.1
 Jmenovité napětí [V]  100 ÷ 550


Napětí a kmitočet

 Rozsah, chyba měření  0 ÷ 550 V      ± (2% z MH + 2 D)*
 Rozsah, chyba měření  0,00 ÷ 499,9 Hz      ± (0,2 % z MH + 1 D)*


Napětí - monitor napětí na svorkách

 Rozsah, chyba měření  10 ÷ 550 V      ± (2% z MH + 2 D)*


AC TRMS proud a unikající proud pomocí proudových kleští A 1018

 Rozsah [mA]  0,0 ÷ 99,9     100 ÷ 999     1,00 A ÷ 19,99 A
 Chyba měření  ± (5% z MH + 5 D)*   (I  < 100 mA)
 ± (3% z MH + 3 D)*   (I = 100 ÷ 999 mA)
 ± 3% z MH*   (I > 1 A)


AC/DC TRMS proud pomocí proudových kleští A 1391

 Rozsah [A]  0,00 ÷ 19,99    20,0 ÷ 299,9
 Chyba měření  ± (3% z MH + 3 D)*   (I  < 2 A)
 ± 3%*   (I = 2 ÷ 39,9 A)
 ± (3% z MH + 5 D)*   (I > 40 A)


Výkon, účiník, celkové harmonické zkreslení, harmonické složky

 Výkon (P, S, Q)  0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
 Účiník  -1,00 ÷ 1,00
 Harmonické složky napětí  0,1 V ÷ 500 V
 Celkové harmonické
 zkreslení THD napětí		  0,1 % ÷ 99,9 %
 Harmonické složky a
 celkové harm. zkreslení
 THD proudu		  0,00 A ÷ 199,9 A


Síť IT - unikající proud při stavu jedné závady ISFL

 Rozsah [mA]  0,0 ÷ 19,9
 Chyba měření  ± (5% z MH + 3 D)*


Síť IT - zkouška hlídačů izolace IMD

 Rozsah odporů [kΩ]  5 ÷ 640, rozlišení 5 kΩ, 128 kroků
 Unikající proud za stavu
 jedné závady při mezním
 izolačním odporu [mA]		  0,0 ÷ 19,9


Osvětlení

 Rozsah [lux]  0,01 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
 Chyba měření (sonda B)  ± (5% z MH + 2 D)*  (< 20 lux)
 ± 5% z MH*  (≥ 20 lux)
 Chyba měření (sonda C)  ± (10% z MH + 3 D)*  (< 20 lux)
 ± 10% z MH*  (≥ 20 lux)

 * MH značí měřenou hodnotu, D značí digit

Všeobecně:

 Napájení  6 x alkalická baterie nebo NiCd/NiMH akumulátor,
 rozměr AA (IEC LR6)
 Displej  dotykový TFT 480 x 272 px
 Optická i akustická indikace  ano
 Automatické srovnávání výsledků  měření
 s nastavitelnými  mezemi		  ano (lze vypnout)
 Aut. vypínání  ano
 Interní paměť  8 GB
 Připojení k PC  RS 232, USB, Bluetooth
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT III / 600 V, CAT IV / 300 V
 Krytí  IP 40
 Rozměry  230 x 103 x 115 mm
 Hmotnost (bez baterií)  asi 1,35 kg




Volitelné příslušenství k Eurotest XC euro set:

A1105 Čtečka čárového kódu
A1110 Třífázový měřicí kabel
A1111 Třífázový adaptér
A1143 Adaptér pro přesné měření imp. smyčky a sítě
A1160 Rychlonabíječ pro 6 ks AA + 6 ks NiMH AA
A1172 Sonda pro měření osvětlení, typ B
A1173 Sonda pro měření osvětlení, typ C
A1401 Tip Commander
S2027 Sada pro měření zemních odporů - 50 m
