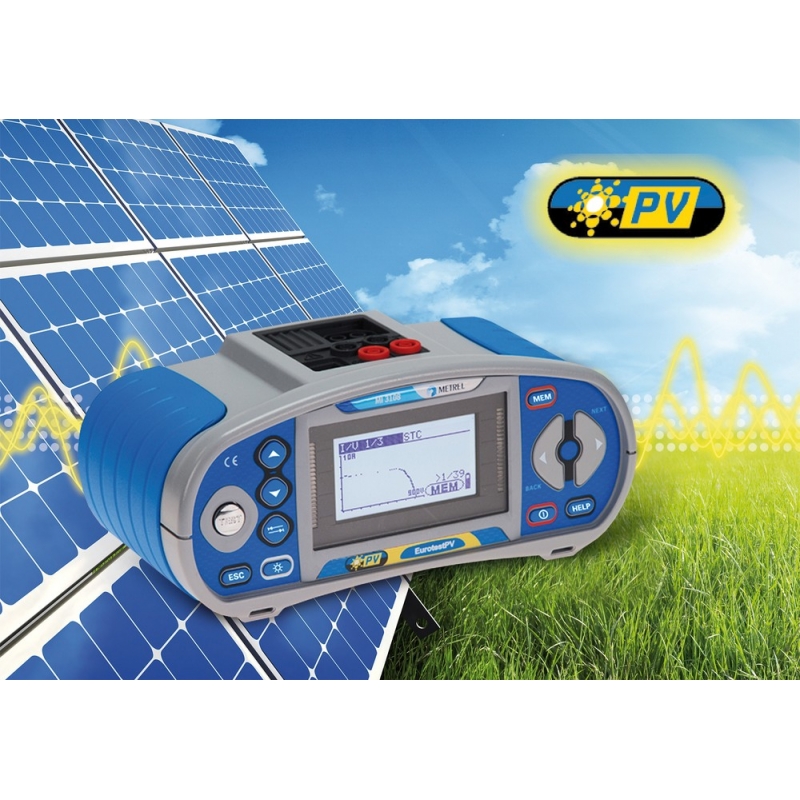

Metrel MI 3108 ST Eurotest PV
Špičkový revizní přístroj pro fotovoltaiku a revize elektroinstalací.
Příjemce :
* Povinná pole
nebo Zrušit
Pokud v období od 16. 11. do 18. 12. 2020 objednáte jakýkoliv typ přístroje Eurotest, dostanete k němu navíc ZDARMA univerzální zkoušečku Metrel MD 1060 (viz http://www.ielektro.com/protukt_md1060
Funkce a vlastnosti přístroje:
Měření na DC straně PV instalace:
- napětí, proud, výkon, energie
- Uoc (napětí naprázdno) a Isc (zkratový proud)
- ozáření
- teplota modulů
Měření na AC straně PV instalace:
- napětí, proud, kmitočet, výkon, energie, účiník, harmonické zkreslení
- účinnost PV modulů, invertoru, PV systému
Elektrická instalace:
- izolační odpor
- spojitost PE vodiče
- skutečná impedance sitě, zkratový proud, úbytek napětí
- skutečná impedance (včetně měření za proudovým chráničem bez jeho vybavení), zkratový proud
- proudové chrániče (typ AC, A,B, standartní i selektivní)
- zemní odpor
- AC proud pomocí klešťového přístroje (odebíraný i unikající)
- TRMS napětí, kmitočet, sled fází
- výkon, energie, harmonické zkreslení
Hlavní vlastnosti:
PV instalace:
- výpočet STC hodnot
- výpočet účinnosti
- grafické zobrazení I-V křivky modulu
- dva napěťové a dva proudové vstupy pro současné měření AC a DC parametrů
- volitelně vzdálenou jednotku PV Remote Unit pro současné měření ozáření a teploty PV modulu
Elektrická instalace:
- možnost automatikého testu proudových chráničů
- měření proudových chráničů typu B
- měření zemního odporu
- vestavěná tabulka pojistek umožňuje automatické vyhodnocení výsledků měření impedance
- online monitor napětí na svorkách přístroje
- funkce osciloskopu
- měření impedance smyčky za proudovým chráničem bez jeho vybavení
- 1-fázové měření výkonu a energie (včetně měření až do 11. harmonické)
Další výhody:
- rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek nebo výkonu nebo jejich odpovídající kombinace
- funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin
- velmi rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu
- PC SW Eurolink PRO dodávaný v základní sestavě umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat, ...)
- PC SW Eurolink PRO Plus umožňuje navíc tvorbu profesionální revizní zprávy
Měření v PV instalacích
Funkce | Měřicí rozsah | Základní chyba měření |
Napětí | 0 V DC ... 999 V DC 0 V AC ... 999 V AC I-V m.: 20 V DC ... 999 V DC |
±(1,5 % z MH + 5 D) ±(1,5 % z MH + 3 D) ±(2 % z MH + 2 D) |
Proud | Panel m.: 0,0 mA ... 300 A DC Invert. m.: 0,0 mA ... 300 A AC I-V m.: 0,00 A ... 15 A DC |
±(1,5 % z MH + 5 D) ±(1,5 % z MH + 3 D) ±(2 % z MH + 3 D) |
Výkon | Panel m.:0 ... 200 kW I-V m.: 0 ... 15 kW |
±(2,5 % z MH + 6 D) ±(3 % z MH + 5 D) |
Energie | 0,000 Wh - 1999 kWh | |
I-V křivka | 1000 V / 15 A / 15 kW | |
Harmonické | do jedenácté harmonické | |
Ozáření | 0 ... 2000 W/m | ± (5 % z MH + 5 D) |
Teplota | -10°C ... + 85°C | ± 5 D |
Měření v elektrických instalacích
Funkce | Měřicí rozsah | Základní chyba měření |
Izolační odpor (EN 61557-2) |
U = 50, 100, 250 V DC R do 199,9 MΩ U = 500, 1000 V DC R do 999 MΩ |
±(5 % z MH + 3 D) ±(5 % z MH + 3 D) |
Spojitost 200mA EN 61557-4) |
0,00 Ω ... 1999 Ω | ±(3 % z MH + 3 D) |
Spojitost 7mA | 0,0 Ω ... 1999 Ω | ±(5 % z MH + 3 D) |
Impedance smyčky EN 61557-3) |
0,00 Ω ... 9,99 kΩ | ± (5 % z MH + 5 D) |
Impedance sítě (EN 61557-3) |
0,00 Ω ... 9,99 kΩ | ± (5 % z MH + 5 D) |
Napětí | 0 VAC ... 550 VAC | ± (2 % z MH + 2 D) |
Kmitočet | 0,00 ... 499,9 Hz | ± (0,2 % z MH + 1 D) |
Sled fází (EN 61557-7) |
1.2.3 nebo 3.2.1 | |
Proudové chrániče (EN 61557-6) |
IΔN:10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A | |
- Dotykové napětí Uc | 0,0 V ... 99,9 V | ( -0 %/ + 15%) z MH |
- Vypínací čas | 0 ms ... max. čas | ± 1 ms |
- Vybavovací proud | 0,2 x IΔN ... 2,2 x IΔN | ± 0,1 x IΔN |
Zemní odpor (EN 61557-5) |
0,00 Ω ... 9999 Ω | ± ( 5 % z MH + 5 D) |
MH značí měřenou hodnotu, D značí digit
Všeobecně
Přístroj | PV Remote Unit | |
Displej | LCD 128 x 64 bodů s podsvětlením | |
Napájení | 6 x 1,2 V NiMH akumulátor, typ AA | |
Přepěťová kategorie | CAT II / 1000 V DC CAT III / 600 V CAT IV / 300 V |
|
Třída ochrany | II (dvojitá izolace) | |
Komunikace | RS 232 + USB | RS 232 |
Rozměry | 230 x 103 x 115 mm | 140 x 230 x 80 mm |
Hmotnost | cca 1,3 kg | cca 1,0 kg |
Volitelné příslušenství:
EurotestPV Standard Set | A1018 | Měřicí kleště pro měření malých proudů | ano |
A1105 | Čtečka čárového kódu | ||
A1110 | Třífázový měřicí kabel | ||
A1111 | Třífázový adaptér | ||
A1292 | Kód pro upgrade z EuroLink PRO na PRO Plus | ||
A1314 | Plug Commander | ||
A1378 | Jednotka PV Remote | ||
A1385 | PV měřicí vodič s pojistkou | ||
A1391 | AC/DC proudové kleště | ||
A1401 | Tip Commander | ||
A1431 | EuroLink Android | ||
A1436 | Bluetooth dongle | ||
S2026 | Sada pro měření zemních odporů - 20 m | ||
S2027 | Sada pro měření zemních odporů - 50 m |
