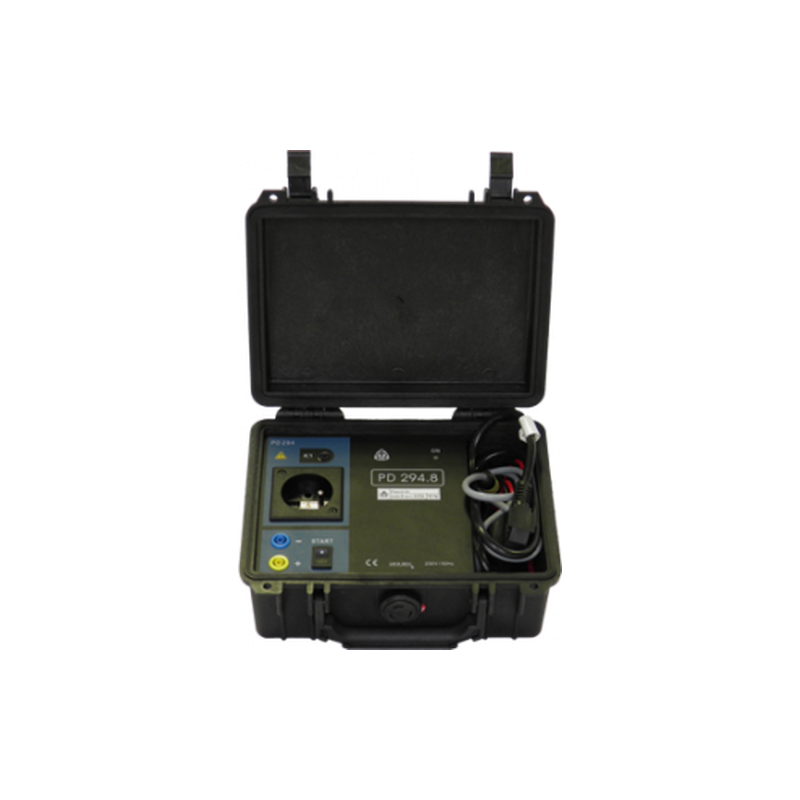

PD 294.8 Přípravek pro revize a kontrolu svářecí techniky

PD 294.8 příslušenství k PU 294

Adaptér pro revize svářeček pro PU 294

Technické parametry:

• Unikající proud svařovacího obvodu IWP: (0 až 19,99) mA
• Napětí naprázdno U1M, U0: (0 až 149,9) V
• Napětí naprázdno U0P: (0 až 212) V
• Primární unikající proud IPE, ID: (0 až 19,99) mA
• Dotykový proud IF: (0 až 3,999) mA
• Odpor ochranného vodiče RPE: (0,01 až 19,99) Ω
• Izolační odpor RISO: (0,1 až 399,9) MΩ
• Náhradní unikající proud ID: (0 až 19,99) mA

1. Základní informace: Přístroj PD 294.8 je zvláštním příslušenstvím přístroje PU294 DELTA. Je určen ke kontrole svařovacích zařízení dle ČSN EN 60974-4. 2.

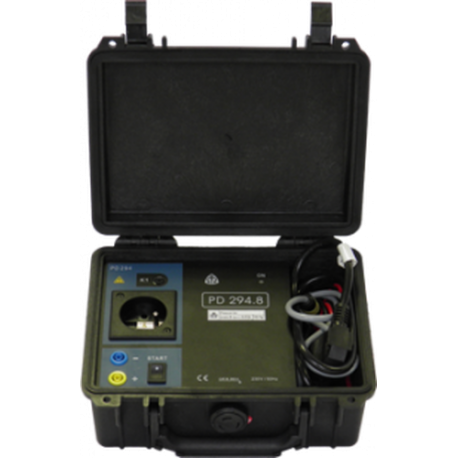

2. Popis přístroje: PD294.8 je konstruován v plastovém pouzdru.Elektronické obvody jsou na desce plošných spojů. Přístroj se připojuje pomocí kabelů do konektoru K1 MINIDIN a do síťové zásuvky PU294. Třífázový adaptér PD294 je připojen do síťové zásuvky a konektoru K1 přístroje PD294.8. Pro připojení k měřenému objektu slouží dvě bezpečnostní zdířky.

Přístrojem propojeným s PU294 DELTA a PD294 lze měřit: - odpor ochranného vodiče RPE - izolační odpor RISO - primární unikající proud (IPE resp. I∆) - dotykový proud IF - náhradní unikající proud ID - unikající proud svařovacího obvodu IWP - výstupní napětí (efektivní a špičková hodnota)U0, U0P
