Půjčení na 24 hodin - Přístroj Revex plus USB

revex_plus

Již použité

Revex plus USB revizní přístroj pro kontrolu a revize elektrických spotřebičů podle normy ČSN 33 1610. Komunikace přístroje s PC přes USB

Více informací

Skladem

330 Kč s DPH

Více informací

Půjčovné za měřící přístroj REVEX Plus je na den + záloha.
Vyzvedněte na prodejně IRIS ELEKTRO, Jarošová 29, Havířov
Raději zavolejte a domluvte se zda na prodejně
tel:777883966 p.Satinský

-------------------------------------------------------

Revex plus USB je špičkový a u nás nejprodávanější revizní měřící přístroj pro kontrolu a revize el. spotřebičů podle normy ČSN 33 1610, měření izolačních odporů napětím 500 V, měření přechodových odporů proudem > 200 mA, unikajících proudy...

Použití přístroje REVEX plus:

- měření izolačních odporů napětím 500 V
- měření přechodových odporů proudem > 200 mA, rozlišovací schopnost 0,001 W
- unikajících proudy lze měřit metodami: náhradní, ochranným vodičem, rozdílovou; rozlišovací schopnost 0,001 mA- proud ochranným vodičem měří včetně jeho stejnosměrné složky- měření dotykových proudů, rozlišovací schopnost 0,001 mA
- měření unikajících proudů pomocí klešťového přístroje - vhodné pro pevně připojené i trojfázové spotřebiče
- měří rozdílový proud a proud ochranným vodičem u trojfázových spotřebičů s pohyblivým přívodem pomocí trojfázového adaptéru
- měří činný a zdánlivý příkon / proud odebíraný spotřebičem / účiník
- měří činný a zdánlivý příkon / proud / účiník pomocí klešťového transformátoru
- měří síťové napětí
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- řada kontrolních a bezpečnostních funkcí: automatická kontrola připojení PE a přítomnosti napětí na PE, aut. kontrola vysokého unikajícího proudu
- možnost propojení s PC (jen REVEXplus USB)

Komunikace přístroje REVEX plus s PC

REVEX plus USB umožňuje on-line přenášet naměřená data do PC a naopak z PC (příp. ze čtečky čárového kódu připojené k PC) přenášet ovládací povely a textové poznámky do přístroje. REVEX plus USB tedy neukládá výsledky jednotlivých měření do své paměti, ale přenáší je on-line do připojeného PC. Tím se REVEXplus USB stává velmi vhodným zařízením např. pro servisy nebo výrobní linky.
Pro komunikaci přístroje s PC se využívá program Hyperterminál, který je standardní součástí instalace operačního systému Windows. Veškeré naměřené hodnoty mohou být automaticky ukládány do PC a později dále zpracovány. Lze je např. importovat do textového editoru, do programu Excel nebo Open Office.

Podporované systémy jsou Windows XP a Windows 2000. Přístroj však pravděpodobně bude bez problémů komunikovat i s Windows 98(SE) a Windows ME.

Práce s přístrojem propojeným s PC může probíhat takto:
Po připojení kontrolovaného spotřebiče k přístroji REVEX plus USB napíšete na klávesnici PC označení kontrolovaného přístroje (nebo čtečkou čárového kódu připojenou k PC sejmete čárový kód z evidenčního štítku spotřebiče). Poté běžným způsobem provádíte jednotlivá měření; jejich výsledky se automaticky přenášejí do PC. Podobně postupujete u dalších spotřebičů. Po skončení měření máte v PC uložený soubor s veškerými výsledky, který dle svých požadavků zpracujete.
Veškeré funkce přístroje je možné ovládat povely z klávesnice PC, příp. ze čtečky čárového kódu připojené k PC. V dodávané dokumentaci jsou vygenerovány čárové kódy pro ovládání všech funkcí přístroje!
Je rovněž možné vytvořit si svůj vlastní software pro přenos a zpracování naměřených hodnot.

Srovnávací tabulka přístrojů REVEX plus, REVEX plus USB a REVEX Profi


Co je to unikající proud?

  1. Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
  2. Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
  3. Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.

Technické údaje:

Přechodové odpory

Rozsah měření / rozlišení [W] 0,000 ÷ 0,999 / 0,001        1,00 ÷ 20,00 / 0,01
Chyba měření ±(1 % z MH + 5 D)*   ±(1 % z MH + 3 D)*
Měřicí napětí naprázdno 5 ÷ 12 V AC
Měřicí proud ł 200 mA  (R < 2 W)
Kompenzace odporu měřicích šňůr ano
Měření při obou polaritách proudu ano


Izolační odpory

Rozsah měření / rozlišení 0,000 ÷ 999,9 kW / 0,1 kW
1,000 ÷ 3,999 MW / 0,001 MW4,00 ÷ 19,99 MW / 0,01 MW20,0 ÷ 100,0 MW / 0,1 MW
Chyba měření ±(2 % z MH + 8 D)*       do 19,99 MW
±(4 % z MH + 15 D)*     nad 20,0 MW
Jmenovité napětí / jmenovitý proud 500 V DC / 1 mA


Náhradní unikající proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 3,999  / 0,001       4,00 ÷ 20,00  / 0,01
Chyba měření ±(1 % z MH + 8 D)*   ±(1 % z MH + 5 D)*
Měřicí napětí naprázdno 230 V ± 15 % / 50 Hz
Max. měřicí proud 3,5 mA


Proud procházející ochranným vodičem

Rozsah měření / rozlišení [mA] 0,000 ÷ 1,499  / 0,001       1,50 ÷ 10,00  / 0,01
Chyba měření ±(1 % z MH + 5 D)*


Rozdílový proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 0,999  / 0,001       1,00 ÷ 10,00  / 0,01
Chyba měření ±(1 % z MH + 5 D)*


Unikající proud klešťovým transformátorem nebo trojfázovým adaptérem

Rozsah měření / rozlišení 0,00 ÷ 20,0 mA / 0,01 mA
Chyba měření ±(3 % z MH + 10 D)* (pozn. 1)


Dotykový proud

Technické parametry jsou shodné se zvolenou měřicí metodou.


Příkon činný, zdánlivý

Rozsah měření / rozlišení 5 ÷ 3680 W, VA / 1 W, VA
Chyba měření ±(3 % z MH + 2 D)*


Účiník

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01
Chyba měření ±(1 % z MH + 2 D)*


Proud procházející spotřebičem

Rozsah měření / rozlišení [A] 0,00 ÷ 16,00 / 0,01
Chyba měření ±(2 % z MH + 5 D)*


Proud měřený klešťovým transformátorem

Rozsah měření / rozlišení [A] 0,00 ÷ 4,99 / 0,01            5,0 ÷ 100,0 / 0,1
Chyba měření ±(3 % z MH + 4 D)*   (pozn. 1)


Účiník měřený klešťovým transformátorem

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01
Chyba měření ±(1 % z MH + 2 D)*


Příkon činný, zdánlivý měřený klešťovým transformátorem

Rozsah měření / rozlišení 10 ÷ 9999 W, VA / 1 W, VA
Chyba měření ±(5 % z MH + 5 D)*


Napětí sítě

Rozsah měření / rozlišení [V] 207,0 ÷ 253,0 / 0,1
Chyba měření ±(5 % z MH + 5 % z MR)*

* MH značí měřenou hodnotu, D značí digit(1) Uvedené chyby měření platí bez započtení chyby měření použitého klešť. transformátoru / trojfáz. adaptéru

Všeobecně:

Napájení 230 V ± 10 % / 50 Hz
Displej LED
Třída ochrany II (dvojitá izolace)
Propojení s PC USB (jen REVEXplus USB)
Přepěťová kategorie II / 300 V
Stupeň znečištění 2
Krytí IP 40
Rozměry 150 x 195 x 50 mm
Hmotnost asi 1 kg

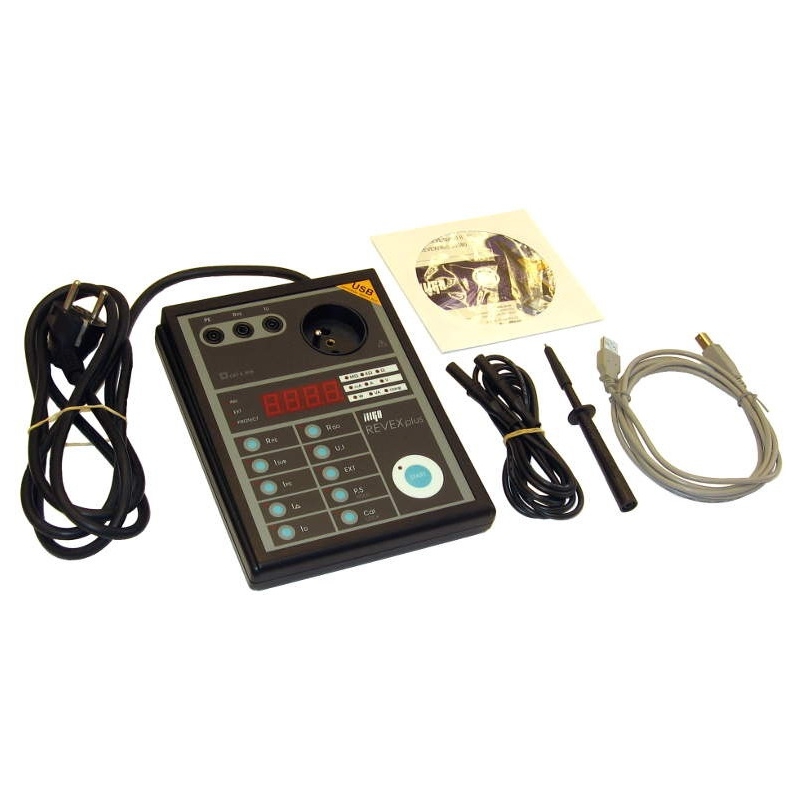

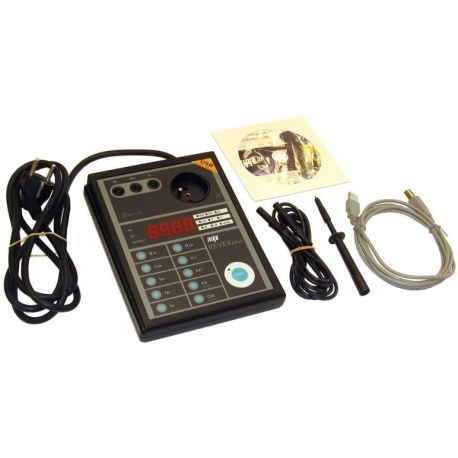

Rozsah dodávky: měřicí přístroj, měřicí vodič černý banánek/banánek 2 m, měřicí hrot černý, USB kabel A-B (jen REVEX plus USB), kalibrační list, záruční list, návod k používání, CD s uživatelskou příručkou

Srovnávací tabulka přístrojů REVEX
