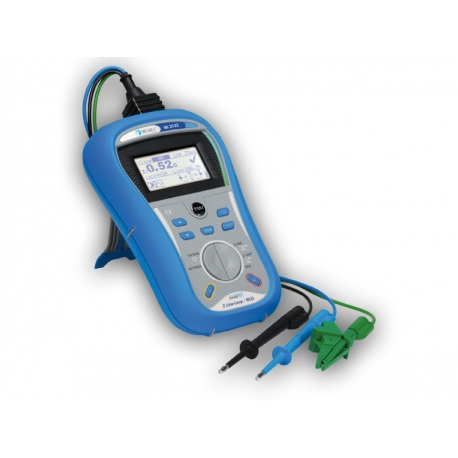

SMARTEC Z Line-Loop/RCD, typ MI 3122

smart_rdc MI 3122

Nové

Špičkový digitální přístroj umožňující měřit impedanci smyčky, impedanci sítě a proudové chrániče.

Více informací

Skladem do 3 dnů

14 499 Kč s DPH

Více informací

MI 3122 - SMARTEC Z Line-Loop / RCD

Použití:
Měření proudových chráničů
Lze testovat proudové chrániče typu AC a A standardní i selektivní S se jmenovitým reziduálním proudem 10 mA až 1000 mA. Měření může začínat jak kladnou, tak zápornou počáteční půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IDN: ½, 1, a 5. Dále lze měřit vybavovací rozdílový proud ID postupně narůstajícím proudem a dotykové napětí při dosažení ID. Samozřejmostí je měření dotykového napětí a impedance poruchové smyčky bez vypnutí proudového chrániče.

Měření impedance poruchové smyčky/sítě a zkratového proudu
Přístroj měří impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi) a rovněž vypočte a zobrazí zkratový proud.

Měření síťového napětí a kmitočtu

Ukládání výsledků do paměti a přenos do PC
Lze uložit asi 1000 měření a potom je vyvolat na displej nebo přenést do PC pomocí SW SmartLink.




Technické parametry:

Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC a A, standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,00 ÷ 19,99    20,0 ÷ 99,9
Rozlišení [V]  0,01    0,1
Chyba měření (- 0 / +10 %) z MH ± 0,2V
Měřicí proud  < 0,5 IDN


Proudové chrániče - impedance poruchové smyčky bez vybavení chrániče

Rozsah [W]  0,00 ÷ 19,99    20,0 ÷ 199,9   200 ÷ 1999,   2,00 k ÷ 10,00 k
Chyba měření ± (5% z MH +  0,05 V / IDN + 0,2 W)*
Měřicí proud < 0,5 IDN


Proudové chrániče - vypínací čas

Rozsah - standard. FI [ms] 0 ÷ 300 (½ IDN, IDN)     0 ÷ 40 (5 IDN)
Rozsah - selektivní FI [ms] 0 ÷ 500 (½ IDN, IDN)    0 ÷ 150 (5 IDN)
Chyba měření ± 3 ms


Proudové chrániče - vybavovací proud ID, vypínací čas při vybavovacím proudu tD a dotykové napětí při vybavovacím proudu Uc

Rozsah ID typ AC: (0,2 ÷1,1)  IDN      typ A: (0,2 ÷1,5)  IDN
Rozsah tD [ms] při ID 0 ÷ 300
Rozsah Uc [V] při ID 0,00 ÷ 19,99     20,0 ÷ 99,9


Impedance poruchové smyčky / sítě a zkratový proud

Rozsah [W] 0,00 ÷ 19,99    20,0 ÷ 199,9   200 ÷ 1999
Chyba měření ± (5% z MH + 0,05 W)*
Rozsah zkrat. proudu 0,06 A ÷ 24,4 kA (až 42,4 kA u impedance sítě)
Jmenovité napětí  100 ÷ 264 V (až 440 V u impedance sítě)  45 ÷ 65 Hz

Měřicí proud max. 2,5 A

Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 440 V      ± (3% z MH + 3 D)*
Rozsah 45,0 ÷ 65,0 Hz


* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Napájení 4 x 1,5 V alkalická baterie IEC LR14 nebo
4 x 1,2 V NiCd / NiMH akumulátor
Displej LCD zákaznický
Automatické vypínání ano
Paměť asi 1000 měření
Připojení k PC RS 232 (9600 baudů, no parity, 8 data bit, 1 stop bit)
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 300 V nebo CAT II / 600 V
Krytí IP 54
Rozměry 155 x 95 x 190 mm
Hmotnost (včetně baterií) asi 1,2 kg

Rozsah dodávky: měřicí přístroj, síťový měřicí kabel (zakončený síťovou zásuvkou), univerzální měřicí kabel (zakončený banánky), měřicí hrot 2 ks, krokosvorka 2 ks, kalibrační list v češtině vystavený výrobcem, záruční list, návod k používání, kartónový obal.


Volitelné příslušenství:

A1007 Řemen pro zavěšení přístroje Smartec na krk
A1020 Brašna pro přístroj Smartec
A1045 Nabíječka + 4 ks NiCd (NiMH) aku
A1050 PC SW SmartLink + kabel RS 232
