> MI 3202 - GigaOhm 5 kV
Nové

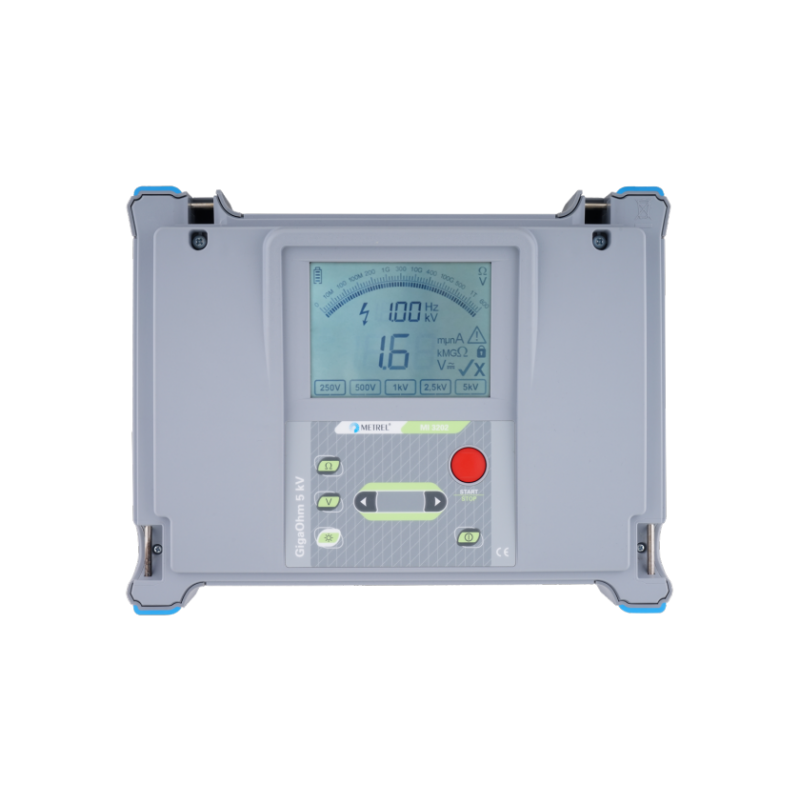

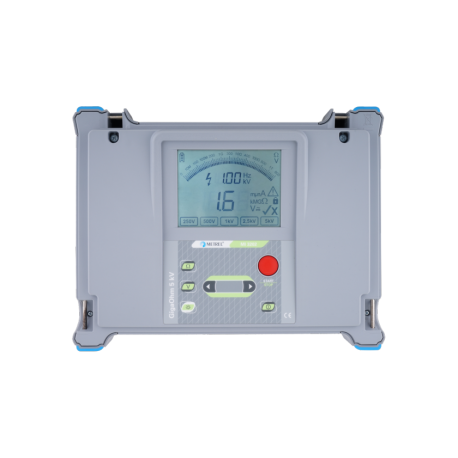

MI 3202 - GigaOhm 5 kV

mi3202

Nové

Přístroj určený pro měření izolačních odporů vysokým měřicím napětím až do 5 kV DC.

Více informací

Na objednávku

35 499 Kč s DPH

Více informací

Funkce a vlastnosti přístroje:

Měření izolačních odporů
Izolační odpory až do 1 TΩ mohou být měřeny napětím 250 ÷ 5000 V DC.

Napětí a kmitočet
Přístroj měří stejnosměrné i střídavé napětí a kmitočet 0 ÷ 600 V, 0 Hz a 45 Hz ÷ 65 Hz.

Další vlastnosti:
Automatické vybití měřeného objektu po skončení měření.
Napájení ze sítě/baterií/akumulátorů - vestavěný nabíječ.
Možnost nastavení mezní hodnoty izolačního odporu.
Jednoduché ovládání.

Izolační odpory

 Rozsah**  5 kΩ ÷ 99,9 GΩ  100 GΩ ÷ 999 GΩ
 Nejistota měření  ± (5% z MH + 3 D)*  ± (10% z MH + 3 D)*
 Měřicí napětí  250 V, 500 V, 1 kV, 2,5 kV, 5 kV (-0 / + 10 % + 20 V)
 Nejistota měření
 měřicího napětí		  ± (3% z MH + 3 V)*
 Měřicí, zkratový proud  In > 1 mA, Ik < 5 mA

** Max. měřená hodnota závisí na nastaveném měřicím napětí dle vztahu:       Rmax = 1 GΩ x Utest [kV], pro Utest > 1 kV, Rmax = 1 TΩ.

Napětí, kmitočet

 Rozsah  0 V ÷ 600 V   (DC nebo AC 45 ÷ 65 Hz)
 Nejistota měření  ± (3% z MH + 4 V)*
 Rozsah  0 a  45,0 Hz ÷ 65,0 Hz
 Nejistota měření  ± 0,2 Hz
 Vstupní odpor  3 MΩ ± 10 %

Pozn. MH – měřená hodnota, D – digit.

Všeobecně:

 Napájení: akumulátory
                síťové		  7,2 V (6 x 1,2 V NiMH, typ C)
 90 ÷ 260 V AC / 45 ÷ 65 Hz / 40 VA
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT III / 300 V
 Stupeň znečištění  2
 Krytí  IP 40 se zavřeným pouzdrem
 Kategorie měření  CAT IV / 600 V
 Displej  segmentový LCD s analogovou stupnicí a podsvětlením
 Vybíjení po měření  ano, odpor 300 kΩ ± 10 %
 Automatická kalibrace  ano, po zapnutí
 Signalizace  ano, akustická, vizuální
 Rozměry  31 x 25 x 13 cm
 Hmotnost   asi 3 kg (včetně  baterií, bez příslušenství)

Podmínkky použití:

 Referenční teplota  10 °C ÷ 30 °C
 Referenční relativní vlhkost   40 % ÷ 60 %
 Pracovní teplota  -10 °C ÷ 50 °C
 Maximální relativní vlhkost  90 % (0 °C ÷ 40 °C) bez kondenzace
 Skladovací teplota  -20 °C ÷ 70 °C
 Nadmořská výška  max. 2000 m

Připojovací systém:

 Dvě bezpečnostní zdířky  +OUT, -OUT (5kV, CAT I, dvojitá izolace)
 Dvě bezpečnostní zdířky GUARD  GUARD (600 V, CAT IV, dvojitá izolace)
 Odpor svorky GUARD  200 kΩ ± 10 %
