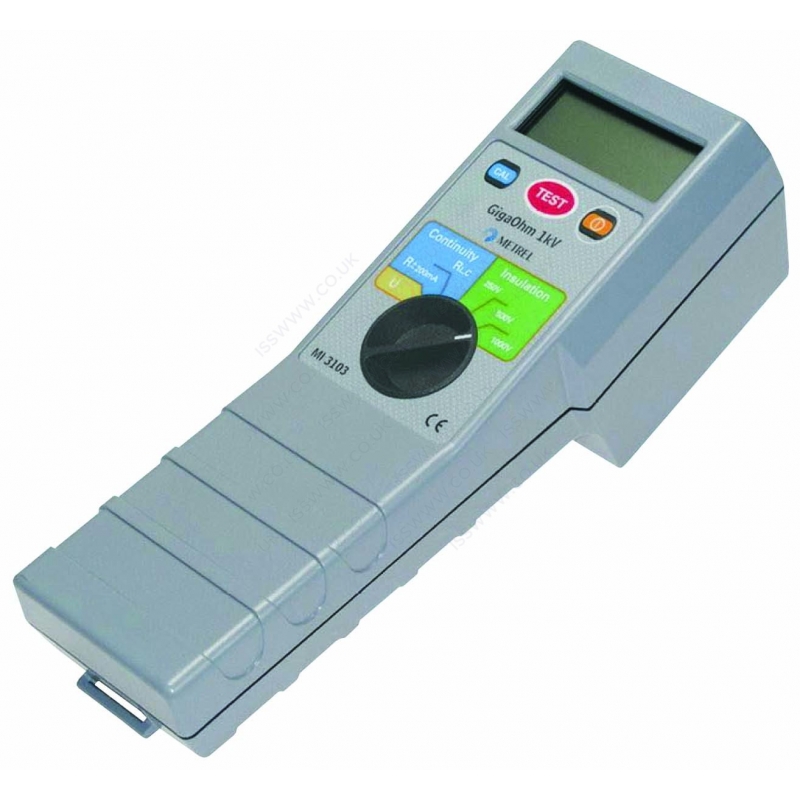

Gigaohm 1 kV - izolační odpory MI3103

gigaohm 1kV

Nové

Digitální revizní přístroj izolačních odporů napětím 250-1000 V, měří odpory do 2 Gohmů, měří přechodové odpory

Více informací

Do týdne

9 645 Kč s DPH

Více informací

Použití:
Měření izolačních odporů
Měří odpory do 2 GW napětím 250, 500 nebo 1000V. Po skončení měření dojde k automatickému vybití měřeného objektu.

Měření přechodových odporů
Měřicí proud je > 200 mA, během měření je provedena automatická změna polarity.
Vodivé spojeníOhmmetr s měřicím proudem < 7 mA. Vhodný např. k "propískávání" obvodů.

Měření ss. a stř. napětí

Technické údaje:

Izolační odpory

Měřicí napětí 250, 500 a 1000 V
Rozsahy měření izolačních odporů 2 MW / 20 MW / 200 MW / 2 GW
 Rozlišovací schopnost 1 kW / 10 kW / 100 kW / 1 MW
Chyba měření  (Un  ł 500V, 0 ÷ 200 MW) ±(3 % z MH + 3 D)*
                          (Un  ł 500V, 200 MW ÷ 1 GW) ± 5 % z MH*
                          (Un  ł 500V, 1 GW ÷ 2 GW) ± 10 % z MH*
                          (Un  = 250V, 0 ÷ 200 MW) ±(5 % z MH + 3 D)*
                          (Un  = 250V, 200 MW ÷ 2 GW) ± 15 % z MH*
Měřicí proud (při 250/500/1000 kW) ł 1 mA
Zkratový proud < 2  mA


Přechodové odpory

Rozsahy měření 20 W / 200 W / 2000 W
Rozlišovací schopnost 0,01W / 0,1 W / 1W
Chyba měření  (R < 200 W) ±(3 % z MH + 3 D)*
                           (R ł 200 W) ± 5 % z MH*
Měřicí proud    (R Ł 2 W) > 200 mA
Napětí naprázdno 4 V ÷ 7 V
Kompenzace odporu měřicích šňůr ano (do 5 W)
Automatická změna polarity měřicího proudu ano


Vodivé spojení

Rozsahy měření  200 W / 2000 W
Rozlišovací schopnost  0,1 W / 1W
Chyba měření  (R < 200 W) ±(5 % z MH + 3 D)*
                           (R ł 200 W) ± 10 % z MH*
Měřicí proud < 7 mA
Napětí naprázdno 4 V ÷ 7 V
Kompenzace odporu měřicích šňůr ano (do 5 W)


Napětí stejnosměrné a střídavé

Rozsah měření / rozliš. schopnost 0 ÷ 600 V / 1 V
Chyba měření ±(3 % z MH + 3 D)*
Měří skutečnou efektivní hodnotu TRMS ano

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Napájení 4 x 1,5 V alkalická baterie IEC LR14
Displej LCD zákaznický
Automatické vypínání ano
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 300 V
Krytí IP 40
Rozměry 280 x 70 x 80 mm
Hmotnost (včetně baterií) asi 0,78 kg

Rozsah dodávky:  měřicí revizní přístroj, měřicí šňůra 2 x, měřicí hrot 2 ks, krokosvorka, řemen, kalibrační list vystavený výrobcem, záruční list, návod k používání, kartónový obal.
